皮带转弯机设备：优化生产输送布局的自动化转向输送方案

在很多自动化生产车间中，输送线并不是简单的一条直线排列。由于厂房空间、设备位置以及生产工艺流程不同，物料在运输过程中经常需要改变方向。如果采用人工搬运，不仅增加人员工作量，还容易影响生产节拍。

皮带转弯机设备正是针对这类输送需求设计的一种自动化输送设备。它通过特殊结构的转弯皮带，让物料在输送过程中完成平稳转向，实现不同输送线路之间的连接。

目前，皮带转弯机设备已经广泛应用于物流输送、电子制造、食品包装、汽车零部件、家电生产等多个领域。根据产品尺寸、输送重量以及现场布局，设备可以进行针对性设计，满足企业不同生产环境下的输送需求。

什么是皮带转弯机设备？

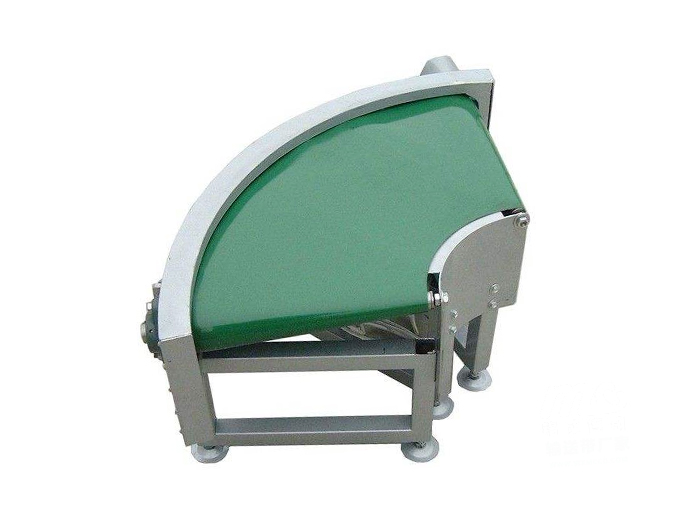

皮带转弯机设备是一种利用环形弧形皮带结构，实现物料方向转换的自动化输送设备。

普通直线皮带输送机主要用于固定方向运输，而皮带转弯机通过改变输送轨迹，让产品能够在生产线上完成90度、180度或者其他角度的转向运输。

常见类型包括：

• 90度皮带转弯机；

• 180度皮带转弯机；

• 不锈钢皮带转弯机；

• PVC皮带转弯机；

• 非标定制转弯输送设备。

设备通常与直线输送机、装配线、包装线等组合使用，帮助企业建立更加合理的自动化输送系统。

皮带转弯机设备主要结构组成

皮带转弯机虽然外观看起来结构简单，但内部各个部件需要精准配合，才能保证长期稳定运行。

一、转弯输送皮带

输送皮带是设备直接接触产品的部分。

转弯皮带采用特殊弧形设计，使产品在经过转弯区域时能够保持连续运动。

根据使用环境不同，可以选择不同类型皮带：

• PVC输送带；

• PU输送带；

• 防静电皮带；

• 耐磨输送带。

例如电子行业通常关注防静电性能，包装行业更关注耐磨和稳定输送能力。

二、机架结构

机架承担设备整体重量。

常见材质有：

• 铝型材；

• 碳钢；

• 不锈钢。

不同生产环境对于机架材质要求不同。

普通工业生产环境中，碳钢结构具有较好的承载能力；对于洁净要求较高的场合，不锈钢结构更加适合。

三、动力驱动系统

动力系统负责带动皮带循环运行。

主要组成包括：

• 驱动电机；

• 减速机；

• 驱动滚筒；

• 传动组件。

合理匹配电机功率，可以保证设备运行平稳，减少运行过程中的卡顿问题。

四、张紧调节机构

皮带长期运行后，需要保持适当张力。

张紧装置可以调节皮带松紧程度，避免出现：

• 皮带松弛；

• 输送跑偏；

• 运行不稳定。

定期检查张紧状态，有助于延长皮带使用时间。

五、导向防护装置

部分产品在转弯过程中容易发生偏移，因此设备通常会增加导向结构。

例如：

• 侧边挡板；

• 产品限位条；

• 防护护栏。

这些设计能够帮助产品沿规定路线运行，提高输送稳定性。

皮带转弯机设备工作原理

皮带转弯机设备运行时，电机驱动滚筒转动，使输送皮带按照设定轨迹循环运动。

当产品进入转弯区域后，由于皮带采用弧形结构，产品会随着皮带运动方向自然改变位置。

整个过程无需人工调整方向。

例如生产线上，一段直线输送线连接另一段横向输送线时，可以通过90度皮带转弯机完成连接，使产品自动完成方向变化，再进入下一道工序。

这种输送方式能够减少人工搬运环节，让生产流程更加连续。

皮带转弯机设备有哪些优势？

提高生产空间利用率

很多工厂受到场地限制，设备无法全部按照直线布局。

皮带转弯机可以帮助输送线路进行灵活调整，让生产区域规划更加合理。

保持产品输送稳定

皮带输送方式具有连续支撑特点。

对于纸箱、零部件、包装产品等物料，在转弯过程中能够保持较好的稳定性。

减少人工操作

传统生产方式中，改变物料方向通常需要人工搬运。

使用皮带转弯机后，可以自动完成转向运输，减少重复劳动。

方便生产线扩展

皮带转弯机可以与多种设备连接：

• 自动装配线；

• 包装流水线；

• 物流输送系统；

• 检测设备。

方便企业后续升级生产流程。

提升自动化程度

通过与传感器、控制系统结合，可以实现：

• 自动启停；

• 产品检测；

• 输送联动。

满足现代化生产需求。

皮带转弯机设备应用领域

电子制造行业

电子产品生产过程中，需要频繁进行产品流转。

皮带转弯机可用于：

• 零件输送；

• 装配线连接；

• 产品周转。

帮助提高生产流程连续性。

物流仓储行业

物流系统中经常需要调整货物运输方向。

设备可以应用于：

• 箱体输送；

• 自动分流；

• 仓储运输。

提高物流处理效率。

食品包装行业

食品包装生产线对于输送连续性要求较高。

皮带转弯机可用于：

• 包装盒输送；

• 产品转向；

• 后端设备连接。

根据环境需求，可以选择符合要求的材料配置。

汽车零部件行业

汽车零件生产过程中涉及多个加工和装配环节。

设备可以帮助完成：

• 工位之间输送；

• 零件转移；

• 自动化连接。

家电制造行业

家电产品尺寸较大，生产过程中需要稳定运输。

皮带转弯机能够满足产品在不同区域之间的移动需求。

皮带转弯机设备选型注意事项

根据产品参数选择

采购设备前，需要明确：

• 产品尺寸；

• 产品重量；

• 输送数量；

• 运行速度。

这些因素会直接影响设备结构设计。

根据现场空间规划

不同车间布局对应不同转弯方式。

需要提前确认：

• 转弯角度；

• 安装位置；

• 输送方向。

根据生产节拍匹配

设备运行速度需要与前后工序保持一致，避免出现产品堆积或等待。

根据使用环境选择材质

例如：

工业环境关注承载能力；

食品环境关注卫生要求；

电子环境关注防静电性能。

皮带转弯机设备维护方法

为了保证设备长期稳定运行，日常维护非常重要。

主要检查内容包括：

• 皮带是否出现磨损；

• 滚筒运行是否正常；

• 电机是否存在异常声音；

• 传动部件是否松动；

• 设备表面是否需要清洁。

发现异常情况及时处理，可以减少设备停机影响。

如何选择皮带转弯机厂家？

选择皮带转弯机厂家时，需要结合企业实际生产需求。

可以重点了解：

• 是否具备输送设备设计经验；

• 是否支持非标定制；

• 是否能够提供现场规划；

• 是否提供安装调试服务。

由于不同企业的输送产品、生产速度以及车间环境存在差异，皮带转弯机通常需要根据实际情况设计。

具备项目经验的厂家，可以根据生产流程提供更加合理的设备方案。

总结

皮带转弯机设备是自动化输送系统中的重要组成部分，通过特殊转弯结构实现物料连续、稳定的方向转换。

该设备具有布局灵活、输送平稳、连接方便等特点，能够帮助企业优化生产线结构，提高物料流转效率。

在实际应用过程中，需要结合产品特点、生产环境以及自动化需求进行合理规划，选择适合的设备方案，让皮带转弯机更好服务于现代化生产制造。
