180°转弯机：实现输送线路灵活转换的自动化输送设备

在自动化生产和物流输送过程中，设备布局并不总是能够保持直线规划。受到厂房面积、设备摆放位置以及生产流程影响，很多企业需要在有限空间内完成物料方向调整。

传统输送方式在遇到路线转向时，通常需要人工搬运或者增加多段输送设备，不仅占用空间，也会影响整体运行效率。180°转弯机的出现，有效解决了输送线路改变方向的问题。

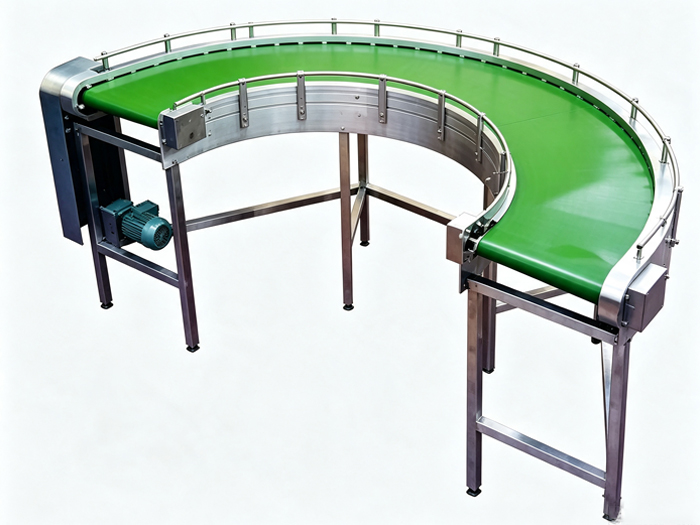

180°转弯机是一种用于实现物料方向转换的自动化输送设备，通过特殊的转弯结构设计，让产品在输送过程中完成180度方向调整，同时保持连续运输状态。

该设备广泛应用于物流输送、生产流水线、仓储分拣、电子制造、汽车零部件、家电装配等行业，是自动化输送系统中的重要组成部分。

什么是180°转弯机？

180°转弯机是一种能够让输送物料完成半圆形路线转向的输送设备。

相比普通直线输送线，180°转弯机可以改变产品运输方向，使物料从一个方向进入后，经过设备运行后转向相反方向输出。

设备主要由以下部分组成：

• 输送带或输送链板；

• 转弯轨道结构；

• 驱动装置；

• 机架支撑系统；

• 张紧调节机构；

• 电气控制系统。

在实际应用中，180°转弯机可以与直线输送线、提升设备、分拣设备以及生产加工设备连接，形成完整的自动化输送流程。

通过合理布局，可以减少输送线路占用空间，提高厂房利用率。

180°转弯机的主要结构组成

一、转弯输送结构

转弯输送结构是设备实现方向转换的核心。

由于产品需要在弧形路线中运行，因此输送面需要具备良好的稳定性。

常见输送形式包括：

• 皮带式转弯机；

• 链板式转弯机；

• 滚筒式转弯机。

不同结构适用于不同产品。

例如，轻型包装产品通常采用皮带输送结构，而重量较大的工业零件可能需要链板或滚筒结构支持。

二、驱动系统

驱动系统为设备运行提供动力。

主要包含：

• 电机；

• 减速机；

• 驱动滚筒；

• 传动组件。

稳定的动力输出能够保证设备在转弯过程中保持均匀速度，减少产品停顿、偏移等情况。

三、机架结构

机架承担整个设备的支撑作用。

常见材料包括：

• 碳钢；

• 不锈钢；

• 铝型材。

根据使用环境不同，可以选择不同材质。

例如食品行业通常关注卫生和防腐性能，工业生产现场则更加重视承载能力和耐用性。

四、控制系统

控制系统负责设备运行管理。

主要功能包括：

• 启停控制；

• 速度调节；

• 与其他设备联动；

• 异常报警。

通过自动控制，可以让180°转弯机与整条生产线保持同步运行。

180°转弯机工作原理介绍

180°转弯机主要通过驱动装置带动输送部件循环运行。

设备启动后，电机带动驱动组件工作，使输送带、链板或者滚筒按照设计轨迹运动。

产品进入转弯区域后，在导向结构和输送面的共同作用下，沿着弧形路线完成方向转换。

整个过程可以实现：

产品进入 → 稳定输送 → 弧形转向 → 改变方向 → 继续输送。

相比人工调整运输方向，自动化转弯输送能够减少中间停顿，让生产流程更加连续。

180°转弯机有哪些优势？

节省生产空间

在很多工厂中，设备布局受到场地限制。

180°转弯机可以利用弧形路线连接前后工序，让输送线路更加紧凑，减少直线输送距离。

提高输送连续性

普通输送线路改变方向时，需要增加人工操作或者多个设备衔接。

采用180°转弯机后，产品可以直接完成方向转换，提高输送连贯性。

适应复杂生产布局

不同企业厂房结构存在差异。

180°转弯机可以根据现场空间设计：

• 转弯半径；

• 输送高度；

• 进出口方向。

满足不同生产环境需求。

减少人工搬运

自动化输送可以降低人员频繁搬运工作，提高生产现场运行效率。

方便连接自动化设备

180°转弯机可以与：

• 装配线；

• 包装线；

• 检测设备；

• 分拣系统；

进行组合，实现自动化生产流程。

180°转弯机应用领域

一、物流分拣行业

物流中心需要处理大量货物运输。

180°转弯机可以帮助调整输送方向，实现空间内灵活布局，提高物流转运效率。

二、电子制造行业

电子产品生产流程较长，需要多个工位连接。

转弯机可以帮助物料在有限区域内完成循环输送。

三、汽车零部件行业

汽车零件重量较大，对输送稳定性要求较高。

通过链板式或滚筒式结构，可以满足零部件运输需求。

四、家电装配行业

冰箱、洗衣机、小家电生产过程中，需要连续输送大型产品。

180°转弯机能够连接不同生产区域，提高流水线布局合理性。

五、智能工厂

自动化工厂中，设备之间需要高效衔接。

180°转弯机可以作为输送系统的重要连接部分，实现生产流程自动运行。

选择180°转弯机需要注意哪些因素？

产品特点

需要明确运输产品：

• 重量；

• 尺寸；

• 包装形式；

• 底部结构。

不同产品对于输送方式要求不同。

输送速度

根据生产节拍确定设备速度。

速度过低会影响生产效率，速度过高可能影响产品稳定性。

转弯半径

转弯半径会影响设备占地面积和产品运行效果。

需要结合现场空间合理设计。

使用环境

不同环境对于设备材料要求不同。

需要考虑：

• 温度；

• 湿度；

• 粉尘情况；

• 清洁要求。

180°转弯机日常维护方法

为了保证设备长期稳定运行，需要做好维护检查。

主要包括：

• 检查输送带或链板运行状态；

• 查看驱动装置是否正常；

• 检查转弯区域是否存在异物；

• 定期调整张紧机构；

• 保持设备清洁。

良好的维护习惯可以减少设备故障，提高使用周期。

如何选择合适的180°转弯机厂家？

180°转弯机通常需要根据现场条件进行定制，不同企业的输送需求存在差异。

选择厂家时，可以重点了解：

• 是否具备自动化输送设备设计经验；

• 是否能够提供现场布局方案；

• 是否了解行业应用特点；

• 是否提供安装调试支持。

经验丰富的厂家会结合产品重量、输送距离、现场空间以及生产流程进行设计，使设备运行更加稳定。

总结

180°转弯机是一种用于自动化输送系统方向转换的重要设备，通过合理的结构设计，实现物料在有限空间内完成180度转向运输。

该设备具有节省空间、运行稳定、布局灵活、应用范围广等特点，适用于物流仓储、工业制造、装配生产以及智能化工厂等多个领域。

企业在规划输送系统时，需要结合自身产品特点和现场环境选择合适的转弯方案。合理配置180°转弯机，可以优化生产布局，提高输送效率，让自动化生产流程更加顺畅。
