转弯机：自动化输送系统中的灵活转向设备解决方案

在现代化工厂生产过程中，输送线布局往往需要根据厂房空间、设备位置以及生产流程进行调整。很多时候，产品并不是沿着一条直线完成运输，而是需要经过不同角度的转向，再进入下一道加工或包装工序。

如果采用人工搬运，不仅增加人员操作压力，也容易影响生产节拍。因此，转弯机逐渐成为自动化输送系统中不可缺少的一类设备。它可以帮助产品在输送过程中完成方向转换，实现不同输送线路之间的连接，让整个生产流程运行更加顺畅。

转弯机广泛应用于电子制造、物流仓储、食品包装、汽车零部件、家电生产等行业。根据输送产品特点和现场需求，设备可以设计成不同角度、不同结构形式，满足企业多样化的自动化输送要求。

什么是转弯机？

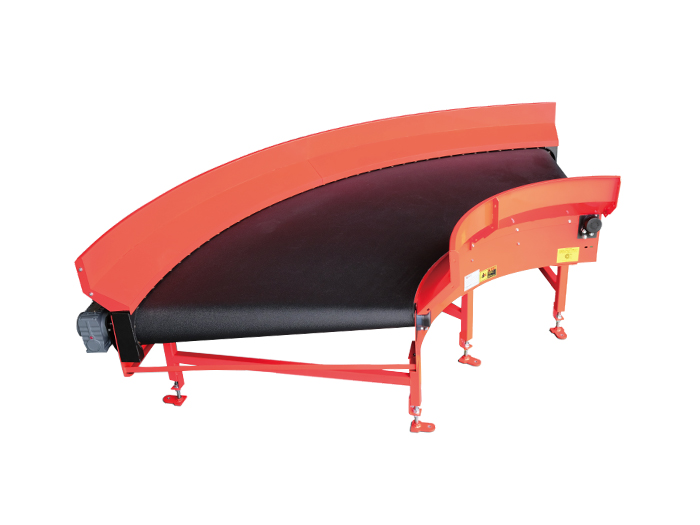

转弯机是一种用于自动化输送系统中，实现物料方向改变的输送设备。

与普通直线输送机相比，转弯机采用弧形输送结构，使产品在经过转弯区域时能够保持连续移动，不需要人工调整方向。

常见转弯机类型包括：

• 皮带转弯机；

• 滚筒转弯机；

• 链板转弯机；

• 网带转弯机；

• 非标定制转弯输送设备。

不同类型设备适用于不同产品和生产环境。

例如：

小型电子零件通常需要稳定、精准的输送方式；

纸箱、托盘等较重物料则更加关注承载能力；

食品行业对于材质和清洁要求更加严格。

因此，在选择转弯机时，需要结合实际生产情况进行匹配。

转弯机主要结构组成

一台稳定运行的转弯机，需要多个部件相互配合。

一、输送结构

输送部分是转弯机的核心。

根据设备类型不同，输送方式也有所区别。

常见结构包括：

• 弧形输送皮带；

• 滚筒排列结构；

• 链板输送结构。

输送结构决定了产品运行过程中的稳定性。

合理设计的输送面，可以减少产品偏移、卡料等情况。

二、机架部分

机架用于支撑设备整体结构。

常见材质包括：

• 铝型材；

• 碳钢；

• 不锈钢。

铝型材结构安装方便，适合轻型输送设备；

碳钢结构承载能力较强，适用于工业生产环境；

不锈钢结构更加适合对环境要求较高的场合。

三、动力系统

动力系统负责驱动输送机构运行。

主要包括：

• 电机；

• 减速机；

• 驱动轴；

• 传动组件。

根据产品重量和输送速度不同，需要配置不同功率的动力系统。

四、导向装置

产品在转弯过程中容易受到离心力影响，因此需要设置导向结构。

常见设计有：

• 侧边挡板；

• 导向护栏；

• 限位机构。

帮助产品保持正确运行轨迹。

五、控制系统

自动化生产线中的转弯机通常需要与其他设备联动。

控制系统可以实现：

• 自动启停；

• 速度调节；

• 产品检测；

• 生产线同步运行。

提高整个输送系统的协调性。

转弯机工作原理介绍

转弯机主要通过输送机构改变产品运动方向。

设备启动后，动力系统带动输送部分循环运行。

当产品进入转弯区域后，会随着弧形输送轨迹移动，从原来的运输方向转换到新的方向。

例如：

一条生产线需要从纵向输送转换为横向输送，通过安装90度转弯机，可以让产品自动完成方向调整，并继续进入后续设备。

整个过程无需人工搬运，提高生产流程连续性。

转弯机有哪些应用优势？

优化生产线布局

工厂空间有限时，生产设备无法全部直线排列。

转弯机能够帮助输送线路进行调整，使生产区域规划更加合理。

提高输送效率

产品通过自动转向完成工序衔接，减少人工搬运时间，让生产过程更加流畅。

降低人工操作压力

传统生产方式中，产品换方向通常需要人工搬运。

使用转弯机后，可以减少重复性搬运工作。

提升生产自动化水平

转弯机可以与：

• 输送线；

• 装配线；

• 包装设备；

• 检测设备；

组合使用，形成完整自动化生产系统。

适应多种生产需求

通过调整设备尺寸、输送宽度、运行速度等参数，可以满足不同产品运输需求。

转弯机应用行业介绍

一、物流行业

物流仓储系统中，经常需要对货物进行路线调整。

转弯机可以用于：

• 箱体输送；

• 快递分流；

• 仓储运输连接。

提高物流输送效率。

二、电子制造行业

电子产品生产过程中，对输送稳定性要求较高。

转弯机可以应用于：

• 产品周转；

• 装配线连接；

• 零部件输送。

三、汽车零部件行业

汽车生产涉及多个加工区域。

转弯机可以帮助：

• 零件流转；

• 工位连接；

• 自动化生产衔接。

四、食品包装行业

食品包装生产线需要连续稳定运行。

根据生产环境需求，可以选择合适材质的转弯机设备，用于产品输送和包装流程连接。

五、家电制造行业

大型家电产品在生产过程中需要经过多个工序。

转弯机能够帮助产品在不同区域之间自动移动。

转弯机选择需要注意哪些问题？

产品重量

不同产品重量对应不同承载结构。

选择设备前，需要明确产品单件重量以及输送数量。

转弯角度

常见转弯角度包括：

• 45度；

• 90度；

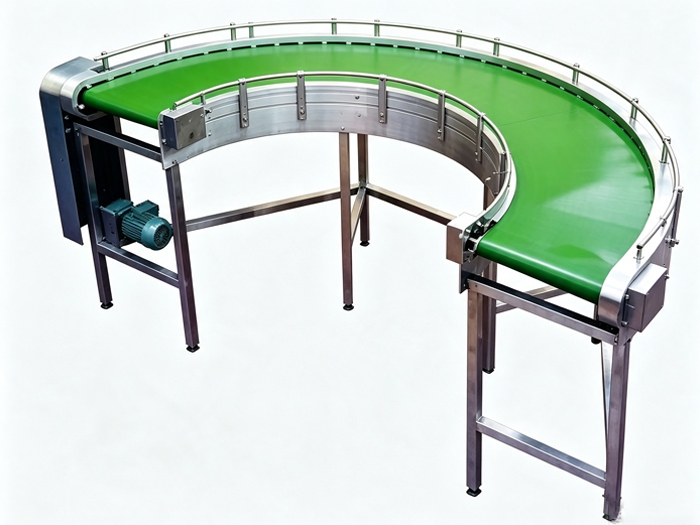

• 180度。

需要结合现场布局确定。

输送速度

设备速度需要与前后生产工序保持匹配，避免出现产品堆积。

使用环境

不同环境对于设备要求不同。

例如：

潮湿环境需要考虑防锈；

洁净环境需要关注材质；

电子行业需要关注防静电设计。

后期维护

设备结构是否方便维护，也是选择时需要考虑的因素。

合理设计能够降低后期使用成本。

转弯机日常维护注意事项

为了保证设备长期稳定运行，需要做好定期检查。

主要包括：

• 检查输送部件磨损情况；

• 检查电机运行状态；

• 检查传动机构是否异常；

• 检查皮带或滚筒运行情况；

• 清理设备表面杂物。

发现异常情况及时处理，可以减少设备停机。

如何选择合适的转弯机厂家？

转弯机通常属于定制化设备，不同企业的生产需求存在差异。

选择厂家时，可以重点关注：

• 是否具备自动化输送设备设计经验；

• 是否了解行业应用需求；

• 是否能够提供现场方案规划；

• 是否支持设备安装调试。

有经验的厂家能够根据产品尺寸、生产流程以及现场环境，设计更加适合的输送方案。

总结

转弯机是自动化输送系统中用于改变物料运输方向的重要设备，通过合理的结构设计，实现产品平稳转向和连续输送。

无论是在生产制造还是物流运输领域，转弯机都能够帮助企业优化空间布局，提高物料流转效率。

在实际选型过程中，需要结合产品特点、生产节拍以及使用环境进行综合考虑，选择符合自身需求的转弯机设备方案，才能更好发挥自动化输送系统的应用价值。
