皮带转弯机：实现物料连续转向输送的自动化设备解决方案

在现代化生产车间和物流输送系统中，生产线布局并不是简单的一条直线。受到厂房空间、设备位置以及工艺流程影响，物料经常需要在不同方向之间进行转换运输。如果采用人工搬运，不仅会增加工作量，还会影响整体生产节奏。

皮带转弯机作为自动化输送设备中的重要组成部分，主要用于解决物料在输送过程中的方向转换问题。通过特殊设计的皮带结构，使产品能够在转弯区域保持连续运行，实现平稳过渡。

目前，皮带转弯机已经广泛应用于电子制造、食品包装、物流仓储、汽车零部件、家电生产等行业。根据不同产品特点和现场需求，设备可以进行定制设计，满足企业自动化输送要求。

什么是皮带转弯机？

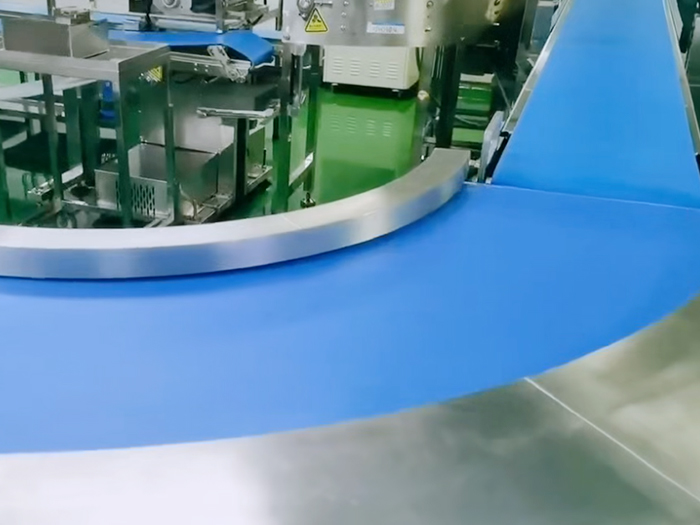

皮带转弯机是一种利用环形输送皮带完成物料转向运输的自动化设备。

与普通直线皮带输送机不同，皮带转弯机采用弧形输送结构，让产品在经过转弯区域时不会出现明显停顿或偏移。

常见转弯形式包括：

• 45度皮带转弯机；

• 90度皮带转弯机；

• 180度皮带转弯机；

• 多角度组合式转弯输送设备。

设备可以根据现场空间布局灵活安装，将不同方向的输送线连接起来，提高生产线整体协调性。

在实际应用过程中，皮带转弯机不仅承担物料运输功能，还能够帮助企业优化车间布局，提高生产流程的连贯性。

皮带转弯机主要结构组成

一台稳定运行的皮带转弯机，需要多个结构部分相互配合。

一、机架结构

机架是设备整体支撑部分。

常见材质包括：

• 碳钢喷涂结构；

• 不锈钢结构；

• 铝型材结构。

机架需要根据输送重量、设备长度以及使用环境进行设计。

稳定的机架能够减少设备运行过程中的晃动，提高输送可靠性。

二、转弯输送皮带

输送皮带是设备运行的核心部件。

转弯皮带通常采用特殊结构设计，使皮带在弧形轨道中保持稳定运行。

根据输送产品不同，可以选择：

• PVC皮带；

• PU皮带；

• 防滑皮带；

• 耐磨皮带。

不同材质适用于不同生产环境，例如食品行业更关注卫生性能，工业生产更注重耐磨能力。

三、驱动系统

动力系统负责带动皮带循环运行。

主要组成包括：

• 电机；

• 减速机；

• 驱动滚筒；

• 传动机构。

通过合理匹配动力参数，可以保证设备运行速度稳定。

四、张紧调节装置

皮带长期运行过程中，需要保持适当张力。

张紧机构可以调节皮带松紧状态，避免出现：

• 皮带跑偏；

• 输送不稳定；

• 运行噪音增加。

五、导向及防护装置

为了保证产品在转弯过程中保持正确位置，设备通常配置导向结构。

例如：

• 防护栏；

• 侧边挡板；

• 限位装置。

对于尺寸较小或者形状不规则的产品，合理的导向设计十分重要。

皮带转弯机工作原理介绍

皮带转弯机运行时，电机带动驱动滚筒旋转，使输送皮带按照设定方向循环运动。

当产品进入转弯区域后，由于皮带采用弧形结构设计，物料会随着皮带运动轨迹自然改变方向。

整个输送过程保持连续状态，无需人工调整产品方向。

例如：

生产线上的产品经过直线输送后进入90度皮带转弯机，设备会自动完成方向转换，再进入下一段输送设备，实现不同工序之间的连接。

相比人工搬运方式，皮带转弯机能够减少物料等待时间，提高自动化生产效率。

皮带转弯机有哪些应用优势？

提高空间利用率

很多工厂受到场地限制，设备无法完全按照直线方式排列。

皮带转弯机可以帮助生产线实现灵活转向，使有限空间得到更合理利用。

输送过程更加平稳

皮带具有连续支撑特点，对于纸箱、包装件、电子产品等物料，输送过程中更加平稳。

相比一些间断式输送方式，产品经过转弯区域时不容易出现卡顿。

减少人工搬运

传统生产流程中，物料改变方向往往需要人工搬运。

安装皮带转弯机后，可以自动完成方向转换，减少重复搬运工作。

方便生产线扩展

皮带转弯机可以与：

• 直线输送机；

• 装配线；

• 包装线；

• 分拣系统；

进行组合，方便企业后续升级生产流程。

适应多种产品输送

通过调整皮带材质、宽度以及运行速度，可以适应不同类型物料运输需求。

皮带转弯机应用行业介绍

一、物流仓储行业

物流行业每天需要处理大量货物。

皮带转弯机可以用于：

• 快递包装输送；

• 箱体方向调整；

• 自动分流运输。

帮助物流系统实现连续运行。

二、电子制造行业

电子产品生产过程中，对输送稳定性要求较高。

设备可用于：

• 零部件运输；

• 装配线连接；

• 产品周转。

减少人工搬运，提高生产流程效率。

三、食品包装行业

食品包装生产线通常包含多个工序。

皮带转弯机可以帮助完成：

• 包装盒输送；

• 产品转向；

• 后端包装连接。

同时可以根据生产环境选择合适材质。

四、汽车零部件行业

汽车零件生产过程中，经常需要连接不同加工区域。

皮带转弯机可以用于：

• 零件输送；

• 工位连接；

• 自动化生产线配套。

五、家电制造行业

家电产品尺寸较大，生产过程中需要稳定输送。

设备可以帮助完成产品流转，提高生产效率。

皮带转弯机选型需要注意哪些因素？

产品尺寸和重量

选择设备前，需要明确输送产品：

• 长度；

• 宽度；

• 高度；

• 重量。

避免设备承载能力不足。

转弯角度需求

不同生产布局对应不同转弯要求。

常见角度包括：

• 45度；

• 90度；

• 180度。

需要结合现场空间进行规划。

输送速度

生产节拍不同，对输送速度要求也不同。

需要根据上下游设备运行速度进行匹配。

使用环境

不同场景对于设备材质要求不同。

例如：

潮湿环境需要关注防锈性能；

洁净环境需要关注材料要求。

皮带转弯机日常维护注意事项

为了保证设备长期稳定运行，需要做好日常维护。

主要包括：

• 检查皮带张紧状态；

• 检查滚筒运行情况；

• 检查电机工作状态；

• 清理皮带表面杂物；

• 检查连接部件是否松动。

如果发现皮带跑偏、输送速度异常或者运行声音变化，需要及时检查处理。

如何选择皮带转弯机厂家？

选择皮带转弯机供应商时，需要结合企业实际需求进行判断。

可以重点了解：

• 是否具备输送设备设计经验；

• 是否能够提供现场规划方案；

• 是否支持非标定制；

• 是否提供安装调试服务。

由于不同企业的产品尺寸、输送环境以及生产流程存在差异，皮带转弯机通常需要根据现场情况进行设计。

具备丰富项目经验的厂家，能够结合实际应用需求提供更加合适的设备方案。

总结

皮带转弯机是一种用于自动化输送系统中的方向转换设备，通过特殊皮带结构实现物料平稳转向运输。

该设备具有布局灵活、输送稳定、自动化连接方便等特点，能够帮助企业优化生产流程，提高物料流转效率。

在选择皮带转弯机时，需要结合产品特点、生产环境以及输送要求进行综合规划。合理设计的设备方案，能够更好满足现代化生产线对于高效、稳定输送的需求。
