倍速链组装线常见故障及解决方法

随着制造行业自动化水平不断提升，倍速链组装线已经成为许多企业装配生产中的重要设备。它能够通过连续输送、多工位协作以及工装板定位，实现产品在不同工序之间自动流转，提高生产效率。

不过，在长期连续运行过程中，倍速链组装线也可能受到安装精度、使用环境、零部件磨损以及操作方式等因素影响，出现一些运行异常问题。

了解倍速链组装线常见故障原因，并掌握对应处理方法，可以帮助企业减少设备停机时间，提高生产线运行稳定性。

倍速链组装线运行异常的常见原因

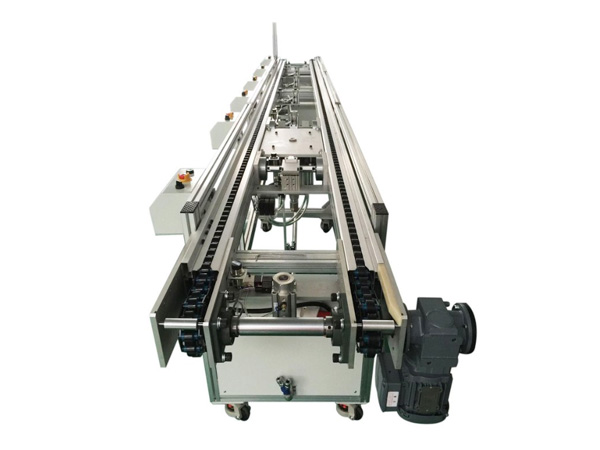

倍速链组装线由机架、倍速链、驱动系统、工装板、控制系统等多个部分组成，各结构之间相互配合。

当设备出现问题时，需要结合实际表现进行判断，不能简单认为是单个零件故障。

生产现场比较常见的问题主要包括：

• 链条运行异常；

• 工装板输送不顺畅；

• 设备出现异响；

• 输送速度不稳定；

• 电机运行异常；

• 定位精度下降。

下面针对这些问题进行详细分析。

一、倍速链运行卡顿或不顺畅

倍速链是组装线输送产品的核心部件，如果链条运行异常，会直接影响整条生产线节拍。

常见表现

• 链条移动过程中出现停顿；

• 工装板运行速度不均匀；

• 输送过程中出现晃动；

• 局部位置运行阻力较大。

可能原因

链条张紧度不合理

倍速链长期运行后，链条可能出现松弛。

链条过松时，容易产生晃动甚至跳链；链条过紧时，会增加电机负荷，加快零件磨损。

轨道安装存在偏差

倍速链轨道如果没有保持水平，会导致链条受力不均。

特别是长度较长的组装线，轻微偏差也可能影响整体运行效果。

链条缺少润滑

长期运行环境中，如果没有及时维护，链条滚轮与轨道之间摩擦增加，会造成运行阻力变大。

解决方法

检查链条松紧状态，根据设备要求进行调整。

同时检查输送轨道是否水平，确认连接位置是否牢固。

定期对链条运动部位进行清洁和维护，减少摩擦造成的问题。

二、工装板运行偏移或卡住

工装板主要用于承载产品，并保证产品在生产过程中保持稳定位置。

如果工装板运行异常，会影响后续装配操作。

常见表现

• 工装板无法顺利通过工位；

• 产品位置发生偏移；

• 到达指定位置后无法准确定位。

可能原因

工装板滚轮磨损

工装板长期循环使用，底部滚轮可能出现磨损。

磨损后会导致运行阻力增加，甚至影响定位精度。

定位机构调整不准确

如果定位销、挡停机构位置发生变化，会造成工装板停止位置偏差。

产品重量超过设计范围

不同倍速链组装线都有对应承载能力。

如果长期输送超重产品，会影响设备正常运行。

解决方法

检查工装板滚轮状态，发现磨损及时更换。

重新调整定位机构位置，确保工装板能够准确停止。

生产过程中，应按照设备承载要求使用，避免长期超负荷运行。

三、设备运行过程中出现异常噪音

正常情况下，倍速链组装线运行声音较为稳定。

如果突然出现明显异响，需要及时检查。

常见原因

传动部件磨损

电机、链轮、轴承等部件长期使用后，可能产生磨损。

链条与轨道摩擦异常

如果链条位置偏移，会增加摩擦声音。

螺丝连接松动

设备长期振动运行，部分固定件可能出现松动。

解决方法

检查驱动系统连接情况。

查看链轮、轴承等传动部件是否存在异常。

对松动部件重新紧固，并根据使用情况进行维护。

四、输送速度不稳定

倍速链组装线需要保持稳定节拍运行，如果速度变化较大，会影响生产安排。

可能原因

电机运行异常

电机负载变化或性能下降，会导致输出速度不稳定。

控制参数设置错误

部分设备采用变频控制，如果参数设置不合理，也可能影响运行速度。

输送阻力变化

链条、轨道或工装板异常，都可能造成运行阻力变化。

解决方法

检查电机运行状态。

确认控制系统参数是否符合生产要求。

同时检查机械部分是否存在卡顿问题。

五、电机启动异常或无法运行

驱动系统是倍速链组装线正常工作的动力来源。

如果电机无法启动，需要重点检查电气和机械部分。

常见原因

• 电源连接异常；

• 控制信号错误；

• 电机保护启动；

• 机械结构卡死。

解决方法

检查电源线路是否正常。

查看控制柜报警信息，根据提示进行排查。

如果机械部分存在卡顿，需要先解决机械阻力问题，再重新启动设备。

六、挡停定位功能异常

在自动化装配过程中，挡停机构负责控制产品停止位置。

如果定位功能异常，会影响装配精度。

常见表现

• 产品无法准确停止；

• 工位节拍混乱；

• 后续设备无法配合。

可能原因

• 传感器位置变化；

• 气缸动作异常；

• 控制程序设置问题。

解决方法

检查传感器感应距离。

确认气动元件供气是否正常。

重新检查控制程序中的动作逻辑。

七、设备运行过程中频繁报警

自动化倍速链组装线通常配备检测保护功能。

当设备检测到异常时，会通过报警提醒操作人员。

常见原因

包括：

• 传感器故障；

• 电气连接问题；

• 产品位置异常；

• 执行机构动作不到位。

处理方法

出现报警后，需要先查看报警内容。

根据提示检查：

• 传感器状态；

• 气路情况；

• 机械动作；

• 控制参数。

确认问题解决后，再恢复生产。

倍速链组装线日常维护建议

设备稳定运行离不开规范维护。

定期检查链条状态

重点关注：

• 链条磨损情况；

• 润滑状态；

• 运行声音。

及时处理异常，可以减少设备故障。

做好工装板管理

工装板属于高频使用部件，需要定期检查：

• 滚轮状态；

• 定位结构；

• 固定部件。

检查电气系统

定期查看：

• 控制柜运行情况；

• 线路连接状态；

• 传感器工作状态。

避免因电气问题影响生产。

保持设备清洁

生产过程中产生的灰尘、碎屑可能进入输送结构。

保持设备清洁，可以减少运行阻力，提高设备使用寿命。

如何降低倍速链组装线故障率？

想让倍速链组装线长期保持稳定，需要从设备安装、操作使用和维护管理多个方面进行控制。

安装阶段需要保证：

• 机架水平；

• 轨道精准；

• 电气连接规范。

使用过程中需要：

• 按要求操作设备；

• 避免超负荷运行；

• 及时处理异常。

维护阶段需要：

• 定期检查易损件；

• 做好润滑保养；

• 保存设备运行记录。

通过规范管理，可以有效降低设备停机风险。

总结

倍速链组装线在自动化装配生产中发挥着重要作用，虽然设备结构成熟稳定，但长期运行过程中仍可能出现链条异常、工装板卡顿、速度不稳、定位偏差等问题。

面对设备故障，需要结合实际情况进行分析，从机械结构、电气系统以及使用维护等方面逐步排查。

做好日常保养和规范操作，不仅能够减少设备故障，还可以提高生产线运行效率，让倍速链组装线更好地服务于企业自动化生产。
