顶升旋转机：自动化生产线中实现精准转向的输送设备

随着制造行业自动化水平不断提升，生产车间对于物料输送的要求也越来越高。很多产品在加工过程中，不仅需要完成直线输送，还需要根据工艺流程进行方向调整、角度转换或者工位切换。

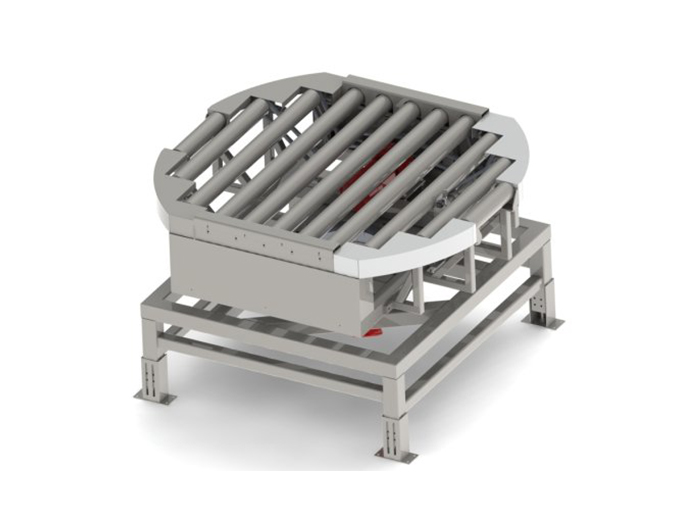

顶升旋转机是一种应用于自动化输送系统中的功能型设备，通过顶升机构将产品抬升脱离输送面，再利用旋转机构完成指定角度转向，帮助生产线实现产品自动换向和精准定位。

该设备常用于汽车零部件、电子制造、家电装配、机械加工以及智能仓储等领域，可以与滚筒线、倍速链流水线、皮带输送线等设备配套使用，提升生产流程的连续性和稳定性。

什么是顶升旋转机？

顶升旋转机是一种集升降和旋转功能于一体的自动化输送设备。

设备运行时，产品进入指定位置后，传感器检测到物料到位，顶升机构启动，将产品提升到设定高度，使产品与原输送线分离。随后旋转机构根据控制程序进行旋转，实现产品角度调整，完成动作后设备下降，将产品重新放回输送线上。

简单来说，顶升旋转机主要解决生产过程中以下问题：

• 产品方向需要自动调整；

• 工位之间需要改变角度连接；

• 输送路线需要灵活规划；

• 产品加工位置需要精准定位。

相比人工转向操作，顶升旋转机能够按照固定程序完成动作，提高生产节拍稳定性。

顶升旋转机主要结构组成

一、顶升机构

顶升机构负责完成产品上下移动。

常见结构包括：

• 气缸顶升；

• 电机丝杆顶升；

• 凸轮顶升；

• 液压顶升。

根据产品重量、运行频率以及定位精度要求，可以选择不同结构方案。

稳定的顶升动作能够保证产品旋转过程更加平稳，减少位置偏移。

二、旋转机构

旋转机构是顶升旋转机实现方向调整的核心部分。

常见旋转方式包括：

• 电机驱动旋转；

• 齿轮传动旋转；

• 回转支撑旋转。

根据生产需求，旋转角度可以设计为：

• 90度旋转；

• 180度旋转；

• 360度旋转；

• 任意角度旋转。

企业可以根据产品装配工艺进行定制。

三、承载平台

承载平台用于放置运输产品。

根据不同产品特点，可以配置：

• 滚筒平台；

• 链条平台；

• 工装板平台；

• 夹具定位平台。

对于精密装配产品，还可以增加定位结构，提高产品旋转后的准确性。

四、驱动系统

驱动系统为设备提供运行动力。

主要包括：

• 电机；

• 减速机；

• 传动组件；

• 气动控制元件。

合理的动力配置能够保证设备运行速度和承载能力满足生产要求。

五、控制系统

控制系统负责设备动作协调。

常见控制方式包括：

• PLC自动控制；

• 触摸屏操作；

• 传感器检测；

• 与生产线系统联动。

通过自动控制，可以实现产品自动检测、自动旋转以及自动输送。

顶升旋转机工作原理介绍

顶升旋转机主要通过“提升、旋转、下降”三个动作完成产品换向。

具体流程如下：

产品随着输送线进入设备区域；

检测装置确认产品到达指定位置；

顶升机构启动，将产品提升；

旋转机构按照设定角度旋转；

旋转完成后，顶升机构下降；

产品重新进入输送线，流向下一工序。

整个过程由控制系统自动完成，不需要人工调整方向。

在自动化生产环境中，顶升旋转机能够有效解决产品方向转换问题，使不同工序之间衔接更加顺畅。

顶升旋转机设备有哪些优势？

实现自动化方向调整

传统生产过程中，产品换向通常需要人工操作。

顶升旋转机可以根据程序自动完成角度调整，提高生产流程自动化程度。

提高生产线灵活性

设备可以连接不同方向的输送线路，让生产布局更加自由。

例如：

• 直线输送转弯；

• 多工位之间切换；

• 不同加工区域连接。

提升定位精度

通过传感器和定位结构配合，设备能够保证产品旋转后的位置准确。

对于装配、检测等工序，可以减少因位置偏差造成的问题。

减少人工参与

自动旋转和输送功能可以降低人工搬运和调整工作量，提高生产效率。

适应多种产品类型

通过更换承载平台或调整结构，设备可以适用于：

• 工装板；

• 托盘；

• 零部件；

• 箱体产品。

顶升旋转机应用领域介绍

一、汽车零部件行业

汽车生产过程中，零部件需要经过多个加工和装配环节。

顶升旋转机可以应用于：

• 工装板换向；

• 零件定位；

• 装配工位转换。

例如汽车座椅、发动机零件、车身部件生产线上，都需要根据工艺要求调整产品方向。

二、电子制造行业

电子产品生产通常包含多个检测和装配工序。

设备可以用于：

• 产品方向调整；

• 测试工位连接；

• 自动输送转换。

三、家电制造行业

家电产品尺寸较大，在生产过程中经常需要改变输送方向。

顶升旋转机能够帮助完成：

• 产品转向；

• 装配线连接；

• 包装流程衔接。

四、机械加工行业

机械零件加工过程中，不同设备之间需要合理规划运输路线。

设备可以用于：

• 工件旋转；

• 自动上下料；

• 加工工序转换。

五、智能仓储行业

在自动化仓储系统中，货物经常需要调整方向。

顶升旋转机可以配合输送设备，实现货物自动分流和转运。

顶升旋转机选型需要注意哪些因素？

一、确认产品重量

设备承载能力需要根据实际运输产品确定。

需要考虑：

• 产品重量；

• 托盘重量；

• 工装重量。

二、确定旋转角度

不同生产流程对于旋转要求不同。

需要提前明确：

• 旋转角度；

• 定位要求；

• 动作频率。

三、匹配输送方式

根据产品特点选择合适输送结构。

例如：

托盘类产品适合链条或滚筒输送；

轻型产品适合皮带输送。

四、考虑生产节拍

设备运行速度需要与整条生产线保持一致。

如果生产频率较高，需要选择动作响应稳定的配置。

五、结合现场环境

设计时需要考虑：

• 安装空间；

• 输送高度；

• 设备接口；

• 周围设备布局。

顶升旋转机日常维护方法

为了保证设备长期稳定运行，需要做好定期维护。

主要包括：

• 检查顶升机构运行状态；

• 检查旋转机构是否顺畅；

• 检查传动部件磨损情况；

• 检查电气控制系统；

• 清理设备运行区域杂物。

定期维护能够减少设备异常停机，提高生产连续性。

如何选择顶升旋转机厂家？

顶升旋转机属于自动化输送设备，需要结合企业实际生产需求进行设计。

选择厂家时，可以关注：

• 是否具备自动化设备设计制造经验；

• 是否了解行业应用需求；

• 是否支持设备结构定制；

• 是否提供安装调试服务。

专业厂家会根据产品尺寸、重量、旋转角度、输送方式以及生产节拍，设计适合现场使用的解决方案。

总结

顶升旋转机是一种用于自动化生产线中产品方向调整和工位转换的重要设备，通过顶升与旋转动作，实现物料自动换向输送。

该设备具有结构灵活、定位稳定、应用范围广等特点，在汽车制造、电子装配、机械加工、智能仓储等行业中发挥着重要作用。

企业在规划自动化输送系统时，需要结合生产流程和产品特点选择合适的顶升旋转机方案。合理应用该设备，可以优化物流路径，提高生产线运行效率，让自动化生产更加稳定顺畅。
