一、顶升转台基础结构拆解，看懂整机核心组成

常年跟进产线改造、自动化流水线定制项目，接触过各类规格顶升转台，很多采购和现场电工只清楚设备升降旋转功能，不了解内部构造，选型时容易忽略关键部件，后期使用频繁出现故障。 市面上常规顶升转台整体分为四大板块，升降驱动单元、旋转驱动单元、承载台面、机架底座。升降部分主流搭配气缸、液压油缸、伺服电动缸三种动力结构；旋转单元多采用分度盘、旋转气缸、伺服旋转模组；台面会根据客户物料尺寸定制开槽、定位销、防滑纹路；底座加厚钢板焊接成型，底部预留地脚安装孔，方便固定在流水线支架、地面工位。 不同驱动搭配对应不同工况，气缸款结构简单，造价偏低；伺服款动作速度、启停点位可控性更强；液压款式承载能力适配重型工件，采购前要结合自身物料重量、动作精度筛选结构搭配。整套设备内部搭配缓冲件、限位感应开关，用来管控升降行程与旋转角度，减少硬撞击带来的部件损耗。

二、不同驱动类型顶升转台工况适配参考

结合多年车间落地项目经验，把三种主流驱动款式的适配场景整理清楚，方便设备规划人员快速匹配需求。 气缸式顶升转台：气源接入即可运行，配套磁性开关反馈位置信号，维护步骤简单，零部件更换成本低。适合轻型工件输送、简单换工位转运，常温干燥的装配流水线、包装产线使用较多。缺点是升降速度调节区间有限，多工位精准分度场景适配度不足。 伺服电动顶升转台：升降、旋转均搭载伺服电机，搭配编码器定位，角度、升降高度可在程序内自由设定，启停过程加减速平缓，冲击幅度小。电子、精密零部件装配、检测工位使用占比较高，对重复定位精度有要求的项目可以优先考虑。运行过程不会产生油污，洁净车间、无尘生产线也能布置。 液压顶升转台：依靠液压站提供动力，承载负荷区间更广，大型金属工装、重型铸件转运工位会选用这款。设备运行动力充足，缺点是需要配套液压管路，存在渗漏风险，食品、电子无尘车间不建议大面积布置。

三、关键参数选型要点，避开选型失误问题

很多企业采购顶升转台只看台面尺寸，忽略载荷、行程、旋转角度等核心参数，设备到货后无法匹配现有流水线，造成闲置浪费，这里梳理几项必须核对的参数。 1.额定承载重量：测算工件、工装夹具总重量，预留三成左右余量，长期满负荷运行会加快内部丝杆、轴承磨损，缩短设备稳定使用时长。 2.升降行程：根据上下层流水线高度差、工装避让空间确定行程数值，行程过短会出现物料干涉，行程过长会增加设备整体高度，占用车间空间。 3.旋转分度角度：常规有90°、180°、360°连续旋转三类，固定角度转运选用限位分度结构，无固定工位循环转运选用360°连续旋转款式。 4.重复定位精度：普通包装流水线对精度要求宽松，精密装配、视觉检测工位需要挑选定位误差数值更小的伺服款。 5.环境适配参数：潮湿、多切削液车间选用带防水防尘外壳的机型，粉尘量大的工况额外加装防尘罩，低温厂房选用耐低温密封配件。

四、标准化安装调试步骤，降低运行故障概率

售后维修统计数据显示，顶升转台七成左右的运行异响、卡滞问题，都源于安装调试不到位，分享一套车间通用标准化安装流程。 设备进场后先清理地面、流水线支架安装面，保证接触面平整无凸起杂物，底座和支撑面之间可加装减震垫片，弱化设备启停震动。地脚螺栓均匀分次锁紧，不要单边一次性拧死，防止机架受力变形。 气源、电路、液压管路分步对接，气缸机型加装调压过滤器，稳定气源压力；伺服机型接线完成后核对限位传感器信号线路，避免信号线和动力线同管走线引发信号干扰。 空载试运行环节必不可少，先单独测试升降动作，再调试旋转动作，全程观察有无卡顿、异响，调整缓冲阀控制升降启停冲击力；空载运行半小时无异常后，再放置工装工件带载调试，微调定位参数，保证物料转运对位整齐。 安装位置周边预留检修空间，设备四周留出50厘米以上操作距离，方便后期更换轴承、气缸、感应开关等配件。

五、自动化产线主流应用场景参考

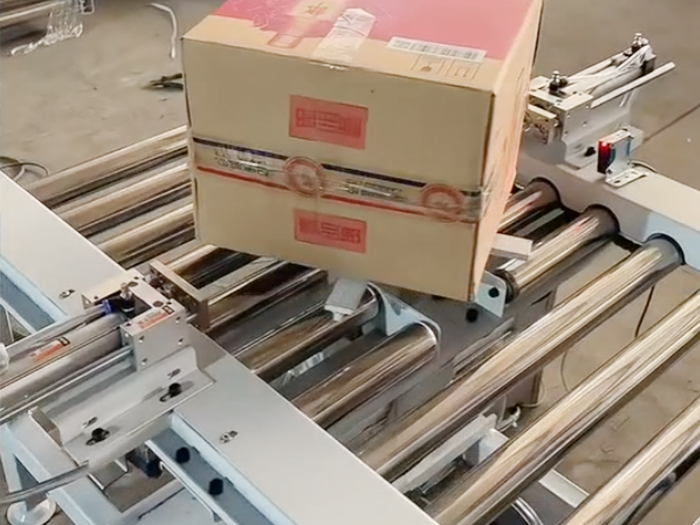

顶升转台作为流水线中转工位设备，广泛用于多行业自动化生产线，列举市面上应用频次较高的场景，方便项目规划参考。 汽车零部件加工线：冲压件、机加工工件高低层流水线转运，工件到位后顶升旋转，调整朝向送入下一道打磨、检测工序。 3C电子装配产线：手机外壳、电路板工装定位，顶升抬升物料后旋转调整角度，配合机械手完成锁螺丝、点胶、视觉检测作业。 仓储物流分拣线：纸箱、塑料料箱分层转运，双层输送线之间搭配顶升转台，分流物料，优化流水线走向，减少人工搬运步骤。 包装灌装生产线：瓶装、盒装产品换向转运，调整物料摆放角度，适配贴标、封箱设备进料方向。 五金冲压、模具加工工位：小型模具、金属治具换位转运，替代人工翻转工件，降低人员磕碰、夹伤风险。

六、日常故障快速自查方法，无需拆解整机检修

设备运行出现异常，不用直接拆解整机，按顺序排查，多数简单故障可以快速处理，减少产线停机时长。 升降动作无响应：先检查动力供给，气缸款查看气源阀门是否打开、气管有无漏气；伺服款核对供电线路、伺服驱动器报警代码；液压款检查液压站油压、电磁阀通断。同时查看上下限位感应开关是否被铁屑遮挡，信号无法触发会锁住动作。 升降、旋转过程卡顿异响：查看底座固定螺栓是否松动，台面下方有无废料、铁屑卡滞；内部轴承缺少润滑油脂也会产生异响，定期加注润滑脂即可缓解。 旋转对位偏差变大：伺服机型重新校准原点坐标，气缸分度款检查限位挡块是否移位，工装夹具重量超出设备承载范围也会加大定位误差。 设备震动幅度偏大：减震垫片老化脱落，或者地脚螺栓松动，重新紧固底座并更换减震垫片。

七、长期使用维护方案，减缓部件损耗速度

做好定期维护能平稳设备运行状态，减少零部件更换频次，整理一套车间易落地的维护流程。 每日班前检查：查看台面有无杂物堆积，气管、线路外皮有无破损，空载试运行一个循环，确认动作顺畅无异常声响。 每周保养：清理机架、台面堆积粉尘、铁屑，给升降导杆、旋转轴承加注润滑油脂，检查感应开关固定支架是否松动。 月度深度检修：紧固全部地脚螺栓、台面固定螺丝，检测缓冲器缓冲力度，老化缓冲件及时更换；伺服机型检查线缆接头有无氧化虚接。 特殊工况额外养护：加工车间存在切削液、水雾，每周擦拭设备外壳，检查密封胶圈腐蚀情况；粉尘量大的工位定期清理防尘罩内部堆积杂质，避免杂质进入传动结构。
