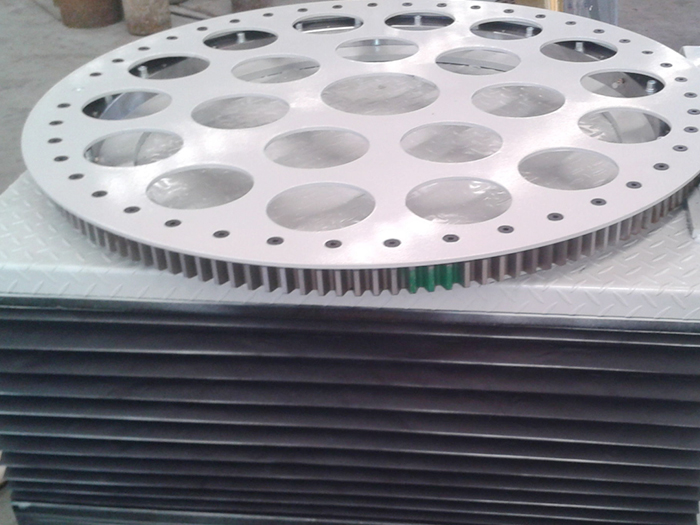

液压升降旋转台：实现工件升降与角度调整的自动化设备解决方案

在工业生产过程中，很多工序不仅需要对工件进行输送，还需要完成高度调整、方向转换以及多角度加工操作。传统人工搬运和调整方式存在操作繁琐、定位不稳定、效率受限等问题，尤其是在汽车制造、机械加工、装配生产等行业，对设备的灵活性和稳定性提出了更高要求。

液压升降旋转台是一种集升降和旋转功能于一体的自动化辅助设备，通过液压系统提供升降动力，同时结合旋转机构实现工件角度调整，帮助生产线完成不同高度、不同方向之间的工序衔接。

该设备具有承载能力强、运行平稳、定位准确、适应范围广等特点，被广泛应用于自动化生产线、物流输送系统、装配工位以及大型工件加工场景。

什么是液压升降旋转台？

液压升降旋转台是一种利用液压驱动实现平台升降，并通过旋转机构完成工件转向的设备。

设备运行时，液压系统推动升降机构上下移动，使工作平台达到指定高度；旋转部分通过电机、减速机或液压驱动方式带动平台转动，实现工件方向调整。

液压升降旋转台主要由以下部分组成：

• 升降平台；

• 液压动力系统；

• 旋转驱动机构；

• 承载台面；

• 导向结构；

• 电气控制系统。

根据不同生产需求，设备可以设计不同承载能力、升降高度以及旋转角度，满足不同工业场景使用。

液压升降旋转台的结构组成

一、液压升降系统

液压系统是设备实现升降动作的重要部分。

主要包括：

• 液压油缸；

• 液压泵站；

• 油管组件；

• 控制阀组。

相比普通机械升降方式，液压驱动具有输出力量大、运行平稳的特点，适合承载较重的工件。

在汽车零部件、大型机械设备等生产环境中，液压升降结构能够提供可靠的支撑能力。

二、旋转机构

旋转机构负责完成平台角度调整。

常见结构包括：

• 回转支承旋转；

• 齿轮传动旋转；

• 电机减速旋转。

根据产品加工需求，可以实现：

• 90度旋转；

• 180度旋转；

• 360度连续旋转。

通过旋转功能，可以减少人工调整工件方向的操作，让生产流程更加顺畅。

三、承载平台

承载平台用于放置工件。

平台尺寸、材质以及结构设计需要根据实际产品确定。

常见设计包括：

• 平面钢板平台；

• 滚筒输送平台；

• 链板输送平台；

• 定位夹具平台。

不同平台形式可以满足不同生产工艺需求。

四、控制系统

控制系统负责设备运行管理。

常见功能包括：

• 升降控制；

• 旋转控制；

• 高度定位；

• 角度定位；

• 安全保护。

部分自动化生产线中，液压升降旋转台还可以与机器人、输送线以及检测设备进行联动。

液压升降旋转台工作原理介绍

液压升降旋转台工作时，首先由液压泵站提供动力，通过控制阀调节液压油流向，使油缸推动升降机构运动。

当平台达到设定高度后，系统停止升降动作，并保持稳定支撑。

随后旋转机构启动，通过驱动装置带动工作台转动，使工件完成方向调整。

整个工作流程通常为：

工件进入 → 平台承载 → 液压升降 → 高度调整 → 平台旋转 → 完成工序转换。

这种组合方式能够减少人工搬运，提高生产过程的连续性。

液压升降旋转台有哪些优势？

承载能力较强

液压系统具有较大的输出动力，适用于重量较大的工件升降需求。

例如：

• 汽车车身部件；

• 金属结构件；

• 工业设备零件。

都可以通过合理设计实现稳定搬运和调整。

升降运行平稳

液压驱动过程中速度容易控制，平台运行更加平稳。

对于需要精准定位的生产工序，可以减少设备运行冲击。

实现多功能操作

传统设备通常只能完成单一动作。

液压升降旋转台将升降和旋转结合，可以同时满足：

• 高度调整；

• 方向转换；

• 工件定位。

提高设备利用率。

方便生产线衔接

液压升降旋转台可以与：

• 自动输送线；

• 装配线；

• 机器人系统；

• 检测设备；

进行组合，形成完整自动化生产流程。

提升现场操作便利性

通过自动控制代替人工搬运和调整，可以减少重复操作，提高生产现场管理效率。

液压升降旋转台应用领域

一、汽车制造行业

汽车生产过程中，很多零部件需要进行不同角度加工和装配。

液压升降旋转台可以用于：

• 工件转向；

• 装配辅助；

• 生产线高度衔接。

二、机械加工行业

大型机械零件重量较大，人工调整困难。

设备可以帮助完成工件升降和旋转，提高加工便利性。

三、自动化装配行业

装配过程中，经常需要调整产品位置。

液压升降旋转台可以作为自动化工位的重要组成部分，实现精准定位。

四、物流输送行业

在仓储和生产物流系统中，设备可以完成货物方向转换和高度连接。

五、重型设备制造行业

对于大型设备部件运输和装配，液压升降旋转台能够提供稳定支撑。

液压升降旋转台选型需要考虑哪些因素？

工件重量

需要明确设备承载需求。

不同重量产品对应不同液压系统配置和平台结构。

升降高度

根据生产线高度差确定升降范围，保证设备能够顺利连接上下游设备。

旋转要求

需要确认：

• 旋转角度；

• 旋转速度；

• 定位精度。

不同工艺对于旋转功能要求不同。

使用环境

需要考虑：

• 工作空间；

• 温度环境；

• 防护要求；

• 使用频率。

合理设计可以提高设备稳定性。

液压升降旋转台维护注意事项

设备长期运行过程中，需要做好日常维护。

主要包括：

• 检查液压油状态；

• 查看油管是否泄漏；

• 检查旋转机构运行情况；

• 检查紧固件是否松动；

• 保持设备表面清洁。

定期维护能够减少故障发生，提高设备使用周期。

如何选择液压升降旋转台厂家？

液压升降旋转台通常属于非标准自动化设备，需要根据产品特点进行设计。

选择厂家时，可以关注：

• 是否具备自动化设备设计经验；

• 是否能够根据现场需求规划方案；

• 是否了解生产工艺流程；

• 是否提供安装调试服务。

成熟厂家会结合工件重量、生产节拍、空间布局以及自动化要求进行设计，使设备更加符合实际生产环境。

总结

液压升降旋转台是一种结合升降和旋转功能的自动化设备，通过液压驱动实现稳定升降，通过旋转机构完成方向调整，在现代制造生产中发挥着重要作用。

该设备具有承载能力强、运行平稳、功能灵活、应用范围广等特点，适用于汽车制造、机械加工、自动化装配以及物流输送等多个行业。

企业在选择液压升降旋转台时，需要结合自身生产需求、工件特点以及现场布局进行合理规划。合适的设备方案能够帮助企业优化生产流程，提高自动化水平，让生产运行更加稳定高效。
