S型分拣链板线：适用于复杂物流输送场景的自动化分拣设备

随着智能制造、自动仓储以及物流配送行业不断发展，企业对于输送设备的要求已经不只是简单的搬运，而是需要设备能够适应复杂路线、多工位衔接以及连续化生产需求。

在实际生产和物流现场中，由于厂房空间有限，设备布局往往需要绕开立柱、通道以及其他生产设备，传统直线输送方式容易受到场地限制。S型分拣链板线通过特殊的曲线结构设计，可以实现物料按照S形路线进行输送，同时结合分拣机构和自动控制系统，完成产品运输、分类以及工位衔接。

S型分拣链板线具有结构灵活、空间利用率高、输送稳定等特点，广泛应用于物流仓储、电子制造、汽车零部件、家电装配以及工业自动化生产领域。

什么是S型分拣链板线？

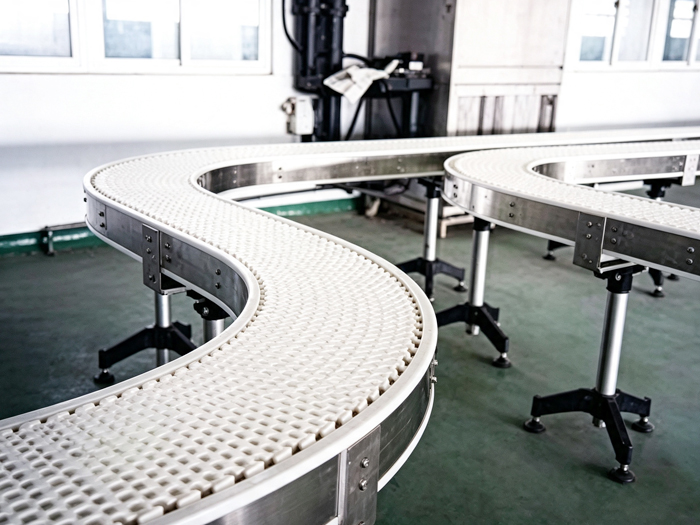

S型分拣链板线是一种采用链板作为输送载体，并通过S形轨迹完成物料输送和分拣的自动化设备。

相比普通直线型链板输送线，S型结构能够根据现场空间进行灵活布局，使输送路线更加贴合生产环境。

设备通常由以下部分组成：

• 链板输送系统；

• S型转弯结构；

• 驱动装置；

• 支撑机架；

• 分拣机构；

• 感应检测系统；

• 电气控制系统。

运行过程中，产品放置在链板表面，由驱动系统带动链板循环运动。当产品到达指定位置时，系统根据识别信息控制分拣机构动作，将产品输送到对应区域。

这种结构特别适合需要多方向运输、空间紧凑以及多个出口分流的应用场景。

S型分拣链板线的主要结构组成

一、S型链板输送结构

链板输送结构是整个设备的核心部分。

S型设计需要解决转弯过程中产品稳定输送的问题，因此对于链板结构、链条运行精度以及导向设计都有一定要求。

常见链板材质包括：

• 工程塑料链板；

• 不锈钢链板；

• 铝合金链板。

不同材质适用于不同环境。

例如，食品加工行业通常关注清洁和耐腐蚀性能，而工业生产现场更加关注承载能力和耐磨性能。

二、驱动系统

驱动系统负责提供链板运行动力。

主要包含：

• 电机；

• 减速机；

• 传动链轮；

• 张紧机构。

稳定的驱动系统可以保证链板在S型路线运行过程中保持平稳，减少产品偏移和输送不畅的问题。

三、分拣机构

分拣机构根据实际应用需求进行配置。

常见方式包括：

• 气缸推送分拣；

• 顶升移载分拣；

• 摆轮分流；

• 人工辅助分拣。

不同产品对于分拣方式要求不同。

小型产品更加关注分拣速度，而重量较大的产品则需要考虑设备承载能力和动作稳定性。

四、自动控制系统

控制系统负责协调设备各部分运行。

主要功能包括：

• 输送速度调整；

• 产品检测；

• 分拣控制；

• 故障报警；

• 设备联动。

通过自动控制，可以让S型分拣链板线与生产设备、包装设备以及仓储系统保持同步运行。

S型分拣链板线工作原理介绍

S型分拣链板线主要依靠链条传动带动链板循环移动。

设备启动后，电机驱动链轮旋转，链条带动链板按照设计路线运行。产品进入输送区域后，随着链板移动经过检测位置。

当传感器或识别系统获取产品信息后，控制系统进行数据判断。

如果产品需要进入指定区域，分拣机构会执行动作，将产品引导至对应出口。

整个过程实现了：

产品上料 → 自动输送 → 信息识别 → 路径判断 → 自动分流。

相比人工搬运方式，自动化输送能够减少重复操作，提高生产和物流环节的连续性。

S型分拣链板线有哪些优势？

充分利用现场空间

S型结构较大的特点就是可以根据现场环境调整运输路线。

在厂房面积有限或者设备布局复杂的情况下，S型分拣链板线能够绕开障碍区域，提高空间利用效率。

输送过程更加稳定

链板结构具有较好的承载能力和运行稳定性。

对于箱体产品、机械零件、包装产品等运输需求，可以保持较好的输送效果。

支持多工位连接

生产过程中通常需要多个工序配合。

S型分拣链板线可以连接：

• 装配工位；

• 检测工位；

• 包装区域；

• 仓储区域。

帮助企业建立连续化生产流程。

满足自动分拣需求

通过增加扫码、视觉检测以及控制系统，可以实现产品自动分类。

减少人工判断，提高现场管理效率。

方便后期扩展

根据企业生产变化，可以增加：

• 检测模块；

• 自动上下料装置；

• 信息采集系统；

• 分拣出口。

满足不同阶段的自动化需求。

S型分拣链板线应用领域

一、物流仓储行业

物流中心需要处理大量不同类型货物。

S型分拣链板线可以根据仓库空间进行路线规划，实现：

• 包裹运输；

• 自动分流；

• 区域配送。

提高物流周转效率。

二、电子产品制造行业

电子产品生产通常包含多个加工环节。

S型分拣链板线可以连接多个生产工位，实现物料循环配送。

三、汽车零部件行业

汽车零件重量和规格差异较大。

链板结构能够满足零件输送需求，同时通过分拣功能完成分类管理。

四、家电装配行业

冰箱、洗衣机、小家电等产品生产过程中，需要稳定的运输设备。

S型结构可以根据车间布局设计，实现生产线合理规划。

五、智能制造生产线

在自动化工厂中，S型分拣链板线可以与机器人、检测设备配合，实现智能化生产流程。

S型分拣链板线设计需要注意哪些问题？

产品特点

设计前需要明确：

• 产品重量；

• 产品尺寸；

• 输送方向；

• 分拣数量。

这些因素会影响链板规格和设备配置。

转弯半径设计

S型输送路线需要合理规划转弯结构。

如果设计不合理，可能影响产品运行稳定性，因此需要结合现场空间和产品特点进行调整。

输送速度要求

不同生产节拍对于输送速度要求不同。

需要根据：

• 每小时输送数量；

• 工位操作时间；

• 产品流转速度；

合理配置驱动系统。

使用环境

设备使用环境也会影响材料选择。

例如：

• 潮湿环境需要考虑防腐；

• 食品环境需要关注卫生；

• 高温环境需要选择耐热材料。

S型分拣链板线日常维护方法

为了保证设备长期稳定运行，需要做好日常检查。

主要包括：

• 检查链板运行是否顺畅；

• 检查链条张紧情况；

• 检查电机运行状态；

• 检查分拣机构动作；

• 清理输送区域杂物。

定期维护能够减少设备故障，提高生产线运行连续性。

如何选择S型分拣链板线厂家？

S型分拣链板线属于定制化自动化设备，不同企业的产品和现场条件存在差异。

选择厂家时，可以关注：

• 是否具备自动化输送设备设计经验；

• 是否能够根据现场规划方案；

• 是否了解行业生产流程；

• 是否提供安装调试服务。

经验丰富的厂家会结合产品特点、生产节拍、车间布局以及自动化需求进行设计，让设备更加符合实际使用要求。

总结

S型分拣链板线是一种适用于复杂生产和物流环境的自动化输送设备，通过S形路线设计，提高空间利用能力，同时结合分拣系统实现产品自动运输和分类。

该设备具有结构灵活、运行稳定、承载能力强、应用范围广等特点，在物流仓储、智能制造、汽车零部件、电子装配等行业中得到广泛应用。

企业在选择S型分拣链板线时，需要结合产品特点、现场空间以及生产流程进行合理规划。合适的输送方案能够帮助企业优化生产布局，提高物流运输效率，让自动化生产运行更加顺畅。
