皮带爬坡机：实现物料连续输送的自动化设备介绍

在工业生产、仓储物流以及自动化流水线中，经常会遇到不同高度之间的物料输送需求。传统人工搬运方式不仅效率较低，面对连续生产环境时，还容易增加人员劳动强度。

为了满足车间空间利用和自动化输送需求，皮带爬坡机逐渐成为生产现场常见的输送设备。它通过倾斜式输送结构，将物料从低处平稳输送到高处，实现不同高度之间的连续转运。

皮带爬坡机看似结构简单，实际上涉及输送角度设计、皮带选择、动力配置以及防滑处理等多个方面。不同企业的产品类型和现场环境不同，设备方案也需要结合实际情况进行调整。

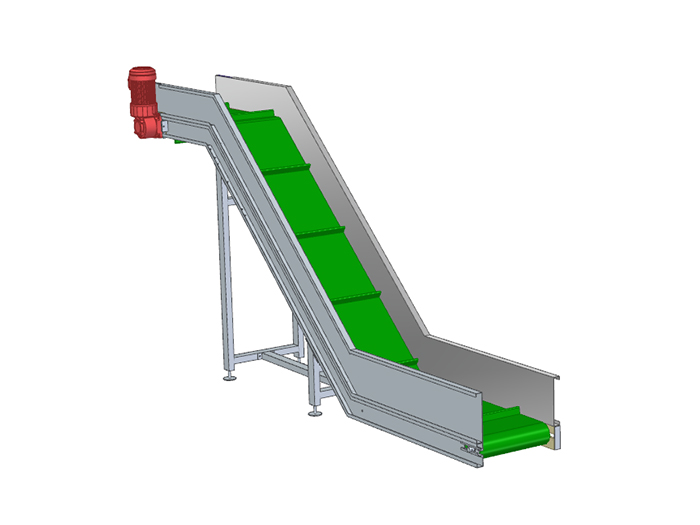

什么是皮带爬坡机？

皮带爬坡机是一种利用输送皮带完成倾斜方向物料运输的自动化设备。

设备主要通过电机驱动滚筒转动，使输送带循环运行，物料放置在皮带表面后，随着皮带运动完成由低处向高处的输送。

根据使用需求，皮带爬坡机可以设计成不同结构形式，例如：

• 直线式爬坡输送；

• 转弯式爬坡输送；

• 带挡板爬坡输送；

• 升降结合式输送。

不同结构适用于不同生产环境，可以满足车间上下层运输、生产线衔接以及仓储转运等需求。

皮带爬坡机的结构组成

皮带爬坡机主要由多个部分组成，各模块相互配合完成物料输送。

一、机架结构

机架是设备整体支撑部分。

根据使用环境不同，机架材料可以采用碳钢、不锈钢等。

机架设计需要考虑：

• 输送高度；

• 设备长度；

• 产品重量；

• 使用环境。

稳定的机架结构能够保证设备长期运行过程中保持平稳。

二、输送皮带

输送皮带是物料运输的主要承载部分。

根据产品特点，可以选择不同类型皮带。

例如：

普通平皮带适合一般物料运输；

带花纹皮带适合增加摩擦力；

挡板皮带适合防止物料滑落。

如果输送角度较大，需要重点考虑皮带防滑性能。

三、驱动系统

驱动系统主要包括：

• 电机；

• 减速机；

• 主动滚筒。

电机提供动力，通过减速机构带动滚筒旋转，使皮带持续运行。

合理匹配动力参数，可以保证设备运行更加稳定。

四、张紧机构

皮带长期运行后，可能出现松弛情况。

张紧机构可以调整皮带松紧程度，保证输送效果。

合适的张紧状态能够减少皮带跑偏，提高设备使用寿命。

五、防护结构

根据生产环境需求，设备可以增加：

• 防护罩；

• 防护栏；

• 安全挡板。

提升设备运行过程中的安全性。

皮带爬坡机工作原理

皮带爬坡机运行时，电机启动后带动主动滚筒旋转。

主动滚筒通过摩擦力带动输送皮带循环运动。

物料放置在皮带入口位置后，随着皮带向前移动，在倾斜输送段完成高度提升。

当物料到达指定位置后，通过出料端进入下一生产环节。

整个输送过程连续稳定，可以减少人工搬运，提高生产流程衔接效率。

皮带爬坡机有哪些特点？

适应不同高度输送需求

生产现场经常存在设备高度差或者空间限制。

皮带爬坡机可以根据现场条件设计输送角度和高度，实现上下层物料连接。

输送过程平稳

相比人工搬运，设备输送速度更加稳定。

对于包装件、零部件以及轻型产品，可以保持连续运输。

节省空间

通过倾斜输送方式，可以充分利用厂房垂直空间。

特别适用于车间面积有限的生产环境。

可与自动化产线连接

皮带爬坡机可以与：

• 生产流水线；

• 包装设备；

• 分拣设备；

• 仓储系统；

进行组合，实现自动化物料流转。

定制灵活

不同产品对于输送要求不同。

设备可以根据：

• 输送高度；

• 输送长度；

• 产品重量；

• 运行速度；

进行调整设计。

皮带爬坡机应用领域介绍

一、制造业生产线

在机械加工、电子制造、零部件生产过程中，皮带爬坡机可以用于连接不同工序。

例如：

将加工完成的零件输送到检测区域；

将装配产品输送至包装区域。

减少人工搬运，提高生产连贯性。

二、仓储物流行业

仓库中经常存在不同高度货物转运需求。

皮带爬坡机可以用于：

• 箱体输送；

• 包裹转运；

• 货物上下层运输。

配合物流系统，可以提高仓储作业效率。

三、食品加工行业

食品生产过程中，需要保持物料连续运输。

皮带爬坡机可以用于：

• 食品原料输送；

• 包装产品转移；

• 加工工序连接。

根据食品生产要求，可以采用符合环境要求的材料设计。

四、快递分拣行业

物流分拣中心通常需要大量货物快速流转。

皮带爬坡机能够帮助包裹完成高度转换，提高输送效率。

五、新能源行业

新能源零部件生产过程中，也存在物料转运需求。

设备可以用于：

• 零件输送；

• 工序连接；

• 生产线衔接。

皮带爬坡机定制需要考虑哪些因素？

产品特性

需要了解：

• 产品尺寸；

• 产品重量；

• 产品材质；

• 是否容易滑动。

这些因素会影响皮带类型和结构设计。

输送角度

爬坡角度直接影响输送效果。

角度过大可能造成产品滑落，需要结合产品情况合理设计。

输送速度

生产节拍不同，对输送速度要求也不同。

需要根据前后工序匹配运行速度。

使用环境

车间环境不同，设备要求也不同。

例如：

潮湿环境需要考虑防锈；

洁净环境需要关注材料选择。

皮带爬坡机日常维护注意事项

为了保证设备长期稳定运行，需要做好日常维护。

主要包括：

• 检查皮带是否跑偏；

• 检查滚筒运行情况；

• 检查电机声音是否异常；

• 定期清理皮带表面杂物；

• 检查紧固件是否松动。

如果发现输送速度异常或者运行噪音增加，应及时检查设备状态。

如何选择合适的皮带爬坡机厂家？

选择设备供应商时，需要关注实际项目经验和生产能力。

可以了解：

• 是否能够根据现场进行方案设计；

• 是否具备设备加工能力；

• 是否提供安装调试服务；

• 是否能够提供后期技术支持。

专业的设备厂家通常会结合客户生产流程，设计更加匹配的输送方案。

总结

皮带爬坡机是一种用于解决不同高度物料输送问题的自动化设备，凭借结构灵活、输送稳定、应用范围广等特点，已经广泛应用于制造、物流、食品、新能源等行业。

企业在选择皮带爬坡机时，需要结合产品特点、生产环境以及输送需求进行合理规划。符合实际生产流程的设备方案，不仅能够提高物料流转效率，也能帮助企业优化整体生产布局，为自动化生产提供稳定支持。
