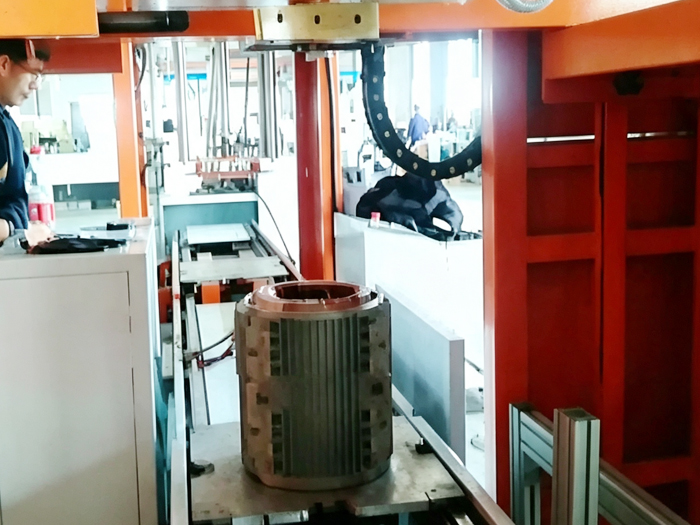

夹抱翻转机：实现工件自动夹取与翻转的智能化设备

在工业生产过程中，很多产品在加工、装配、检测以及包装环节，都需要进行位置调整和方向转换。对于一些外形不规则、重量较大或者不方便人工搬运的工件，传统人工翻转方式不仅操作麻烦，也容易影响生产节拍。

随着自动化生产需求不断提升，夹抱翻转机逐渐成为制造企业常用的自动化辅助设备。该设备通过夹抱机构固定工件，再利用翻转系统完成角度调整，实现产品稳定翻面和方向转换。

夹抱翻转机不仅能够减少人工搬运工作，还可以帮助生产线实现更加流畅的工序衔接。在汽车制造、机械加工、新能源、物流仓储等行业中，都有较广泛的应用。

什么是夹抱翻转机？

夹抱翻转机是一种集夹取、固定、翻转功能于一体的自动化设备。

设备通过夹抱装置对工件进行定位固定，然后利用动力系统带动翻转机构旋转，使工件按照设定角度完成翻转。

常见翻转方式包括：

• 90度翻转；

• 180度翻转；

• 双向翻转；

• 定角度循环翻转。

与普通翻转设备相比，夹抱翻转机更加注重工件夹持稳定性，适用于需要精准定位或者外形复杂的产品。

在实际生产中，设备可以根据产品尺寸、重量以及工艺要求进行定制设计，满足不同生产场景需求。

夹抱翻转机主要结构组成

夹抱翻转机由多个功能模块组成，每个部分共同完成工件夹取和翻转动作。

一、夹抱机构

夹抱机构是设备的重要组成部分。

主要作用是固定产品，防止工件在翻转过程中发生移动。

常见夹抱方式包括：

• 气缸夹抱；

• 液压夹抱；

• 电动夹持。

根据产品材质和结构不同，可以设计不同夹具形式。

例如：

表面较光滑的产品，需要增加防滑结构；

重量较大的产品，需要加强夹持力度。

合理的夹抱设计能够保证翻转过程更加稳定。

二、翻转机构

翻转机构负责完成工件角度变化。

主要包括：

• 旋转轴；

• 翻转框架；

• 传动组件。

动力系统驱动旋转机构运行，使夹持后的工件完成翻转。

翻转速度和角度可以根据生产工艺进行调整。

三、动力系统

动力系统为设备提供运行动力。

通常采用：

• 电机；

• 减速机；

• 液压系统。

不同重量等级的工件，对动力配置要求不同。

合理匹配动力参数，可以减少设备运行冲击，提高使用稳定性。

四、控制系统

控制系统负责管理设备动作流程。

通过PLC或者自动控制模块，可以实现：

• 自动夹紧；

• 自动翻转；

• 角度控制；

• 异常报警。

如果设备连接自动化生产线，还可以与其他设备进行数据联动。

五、安全保护装置

夹抱翻转机涉及机械运动，因此安全设计十分重要。

常见保护措施包括：

• 限位检测；

• 急停按钮；

• 防护区域；

• 超载检测。

完善的安全配置能够提高设备运行可靠性。

夹抱翻转机工作原理介绍

夹抱翻转机运行时，首先将产品输送到设备工作区域。

控制系统检测到产品到位后，夹抱机构启动，对工件进行固定。

随后，翻转机构开始工作：

1. 夹具夹紧产品；

2. 驱动系统带动旋转结构；

3. 工件按照设定角度翻转；

4. 到达指定位置后停止；

5. 夹具释放产品，完成流程。

整个过程由机械结构和控制系统共同完成，可以实现连续化操作。

相比人工翻转，设备能够减少人为操作差异，使生产过程更加规范。

夹抱翻转机有哪些应用优势？

提高生产效率

在自动化生产线上，工件方向调整往往属于重复性操作。

夹抱翻转机能够自动完成夹取和翻转动作，减少人工参与，提高生产流程运行效率。

适合重型产品搬运

对于重量较大的工件，人工搬运存在操作困难。

设备通过机械方式完成夹持和翻转，可以降低工作人员劳动强度。

提升翻转稳定性

产品翻转过程中，夹抱机构能够保持工件固定。

相比人工操作，设备动作更加统一，有利于保证生产过程稳定。

减少产品损伤风险

合理设计的夹具能够根据产品特点调整夹持方式。

避免因搬运方式不当造成产品碰撞或者损坏。

可与自动化设备配合

夹抱翻转机可以与：

• 输送线；

• 机器人；

• 加工设备；

• 检测设备；

进行组合，形成自动化生产系统。

夹抱翻转机应用领域介绍

一、汽车零部件行业

汽车生产过程中，很多零部件需要调整方向进行加工或装配。

夹抱翻转机可用于：

• 汽车结构件翻转；

• 零部件姿态调整；

• 装配辅助。

提高生产线连续运行能力。

二、机械制造行业

机械加工过程中，大型零件经常需要转换加工位置。

设备可以帮助完成：

• 工件翻面；

• 加工面调整；

• 装配位置转换。

减少人工搬运，提高加工便利性。

三、新能源行业

新能源产品生产过程中，对工件定位和操作稳定性要求较高。

夹抱翻转机可用于：

• 电池组件翻转；

• 模组调整；

• 生产工序连接。

满足自动化生产需求。

四、家电制造行业

部分家电产品在生产过程中需要改变方向。

设备可以用于：

• 产品翻面；

• 装配辅助；

• 检测配合。

提高流水线生产效率。

五、物流仓储行业

仓储运输过程中，部分货物需要改变摆放方向。

夹抱翻转机可以辅助完成货物调整，提高搬运效率。

夹抱翻转机定制需要考虑哪些因素？

产品尺寸和重量

设计设备前，需要明确产品：

• 长度；

• 宽度；

• 高度；

• 重量。

这些参数直接影响夹具设计和动力选择。

夹持方式

不同产品适合不同夹持方案。

需要根据：

• 产品材质；

• 表面状态；

• 结构特点；

选择合适夹抱方式。

翻转需求

需要确定：

• 翻转角度；

• 翻转方向；

• 工作频率。

方便设备进行合理规划。

自动化要求

如果需要接入生产线，还需要考虑：

• 输送接口；

• 控制方式；

• 设备联动。

确保设备能够融入整体生产流程。

夹抱翻转机维护注意事项

为了保证设备长期稳定运行，需要做好日常维护。

主要包括：

• 检查夹具磨损情况；

• 检查传动部件运行状态；

• 定期润滑旋转机构；

• 检查电气系统；

• 测试安全保护功能。

如果出现夹持不稳定、翻转异常或者定位偏差，需要及时检查设备状态。

如何选择夹抱翻转机厂家？

选择夹抱翻转机供应商时，需要结合实际生产需求进行判断。

可以重点关注：

• 是否具备设备设计能力；

• 是否了解行业应用需求；

• 是否能够提供定制化方案；

• 是否具备安装调试经验。

由于夹抱翻转机通常属于非标准自动化设备，不同行业、不同产品对应的设计方案存在差异。具备项目经验的厂家，能够根据现场工艺提供更加合适的设备方案。

总结

夹抱翻转机是一种结合夹持与翻转功能的自动化设备，主要用于解决生产过程中工件方向调整和位置转换问题。

通过稳定的夹抱结构、精准的翻转控制以及灵活的定制设计，该设备能够帮助企业减少人工操作，提高生产效率，同时优化自动化生产流程。

在选择夹抱翻转机时，需要结合产品特点、生产环境以及工艺要求进行综合规划。符合实际生产需求的设备方案，才能充分发挥自动化设备在工业制造中的应用价值。
