流水线输送线工作台的结构组成与工作原理介绍

在现代制造行业中，生产效率、产品质量以及车间空间利用率越来越受到企业重视。随着自动化生产模式不断发展，流水线输送线工作台已经成为电子装配、汽车零部件、五金加工、家电制造、新能源设备等行业常见的生产辅助设备。

很多企业在规划生产线时，不仅关注设备运行速度，也会关注工作台布局、输送稳定性以及后期维护是否方便。一套合理设计的流水线输送线工作台，可以帮助产品在不同工序之间顺畅流转，提高生产过程的连续性。

那么，流水线输送线工作台由哪些部分组成？它又是如何实现物料输送和工位配合的？下面结合实际应用，对设备结构和工作原理进行详细介绍。

什么是流水线输送线工作台？

流水线输送线工作台是一种集产品输送与人工操作于一体的自动化生产设备。

简单来说，它通过输送系统带动物料或产品按照固定路线移动，同时在输送路径上设置多个操作工位，由工作人员或自动化设备完成装配、检测、加工、包装等生产任务。

相比普通工作台，流水线输送线工作台不仅提供操作空间，还能够实现产品连续传递，减少人工搬运，提高生产流程的衔接效率。

根据输送方式不同，常见设备类型包括：

• 皮带输送线工作台；

• 倍速链输送线工作台；

• 滚筒输送工作台；

• 链板式输送线；

• 定制化自动流水生产线。

不同类型设备适用于不同产品，需要根据产品重量、尺寸以及生产工艺进行选择。

流水线输送线工作台的结构组成

一套完整的流水线输送线工作台通常由输送系统、机架结构、工作台面、动力系统以及控制系统等部分组成，各个结构相互配合，实现稳定运行。

一、输送系统

输送系统是流水线输送线工作台的核心部分，主要负责产品移动。

根据生产需求不同，输送方式也有所区别。

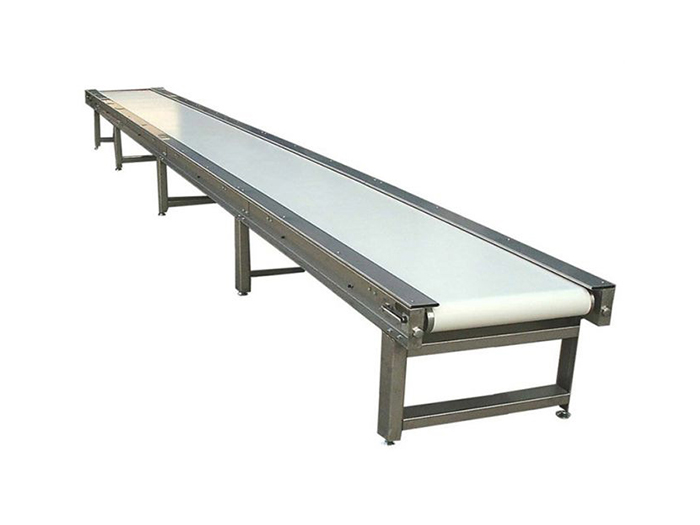

皮带输送系统

皮带输送是应用较广的一种形式。

通过电机带动输送皮带运行，使产品随着皮带移动。

该结构运行平稳，噪音较低，适合：

• 电子产品装配；

• 小型零件加工；

• 检测包装生产。

倍速链输送系统

倍速链输送线通过链条和滚轮结构实现产品快速移动。

其特点是在链条运行过程中，工装板移动速度高于链条速度，因此能够满足节拍较快的装配需求。

常用于：

• 汽车零部件生产；

• 电机装配；

• 新能源产品制造；

• 自动化组装线。

滚筒输送系统

滚筒输送主要依靠多个滚筒转动带动物料移动。

这种结构承载能力较强，适合重量较大的产品运输。

二、机架结构

机架是支撑整个流水线输送线工作台的重要部分。

常见材料包括：

• 铝型材；

• 碳钢；

• 不锈钢。

铝型材结构安装灵活，可以根据生产需求调整尺寸，适合需要经常优化布局的生产环境。

碳钢机架承载能力较强，更适合大型产品和高负载生产线。

不锈钢结构具有耐腐蚀特点，适用于对环境要求较高的生产场景。

三、工作台面

工作台面主要用于员工进行装配、检测等操作。

根据行业不同，台面设计也会有所区别。

常见配置包括：

• 防静电工作台面；

• 不锈钢操作台面；

• 铝板工作台面；

• 定制工装夹具。

例如电子行业生产过程中，需要避免静电影响产品，因此通常会采用防静电设计。

机械装配行业则更加关注台面的承载能力和耐用性。

四、动力驱动系统

动力系统为输送线运行提供动力。

主要包括：

• 驱动电机；

• 减速机；

• 传动轴；

• 链轮或滚筒。

设备启动后，电机产生动力，通过传动机构带动输送部分运动，实现产品自动输送。

动力系统运行是否稳定，会直接影响整条生产线的工作效率。

五、控制系统

控制系统负责管理设备运行状态。

常见控制功能包括：

• 启停控制；

• 输送速度调节；

• 工位节拍控制；

• 故障报警。

部分自动化程度较高的流水线，还可以连接生产管理系统，实现生产数据记录和设备状态监控。

流水线输送线工作台工作原理

流水线输送线工作台的运行过程主要依靠输送系统、动力系统和控制系统共同完成。

产品进入输送区域

生产开始后，工作人员将待加工产品放置到输送线上，或者通过自动上料设备完成送料。

产品进入输送区域后，由输送机构带动向前移动。

产品按照设定路线移动

输送系统根据设定速度运行，将产品依次输送到不同工位。

每个工位根据生产流程完成对应工作，例如：

• 零件安装；

• 产品检测；

• 螺丝锁付；

• 功能测试；

• 包装处理。

通过固定流程设计，可以减少生产过程中的等待时间。

工位完成加工任务

产品到达指定位置后，由操作人员或自动化设备完成加工。

部分流水线会增加定位治具，对产品进行固定，提高装配准确性。

产品进入下一生产环节

所有工序完成后，产品继续通过输送线进入下一区域，实现连续化生产。

整个过程减少了人工搬运，提高了生产流程的连贯性。

流水线输送线工作台的应用领域

电子制造行业

电子产品生产对于装配精度和生产环境要求较高。

流水线工作台可以用于：

• 电路板组装；

• 电子元件检测；

• 小型设备装配。

汽车零部件行业

汽车制造涉及大量零件装配流程。

输送线工作台可以帮助完成零件输送、工位加工以及质量检测。

家电制造行业

家电产品尺寸较大，生产过程中需要多个工序配合。

流水线设备能够优化生产流程，提高车间运行效率。

新能源行业

新能源电池、电机等产品制造过程中，需要稳定的自动化输送方案。

流水线输送线工作台能够满足连续生产需求。

流水线输送线工作台有哪些优势？

提高生产效率

产品按照固定路线移动，减少人工搬运，提高生产节奏。

优化生产布局

通过合理设计工位，可以让生产流程更加清晰。

降低劳动强度

输送系统承担部分搬运工作，工作人员可以集中进行装配和检测。

提升产品一致性

标准化生产流程，有助于减少人为操作差异。

选择流水线输送线工作台需要注意什么？

企业选择设备时，需要结合实际生产需求。

需要考虑：

• 产品尺寸和重量；

• 输送距离；

• 生产节拍；

• 工艺流程；

• 后期扩展需求。

此外，设备厂家的设计能力、安装调试能力以及售后支持，也会影响设备长期使用效果。

一套合适的流水线输送线工作台，不仅需要满足当前生产需求，还需要考虑未来生产调整和升级空间。

总结

流水线输送线工作台通过输送系统、机架结构、工作台面、动力系统以及控制系统之间的配合，实现产品自动流转和多工位协同生产。

它能够帮助企业优化生产流程，提高加工效率，同时降低人工搬运成本。

随着智能制造不断发展，流水线输送线工作台将在更多制造领域得到应用。企业根据产品特点选择合适的输送方式，并结合实际生产工艺进行合理规划，可以让生产过程更加稳定、高效。
