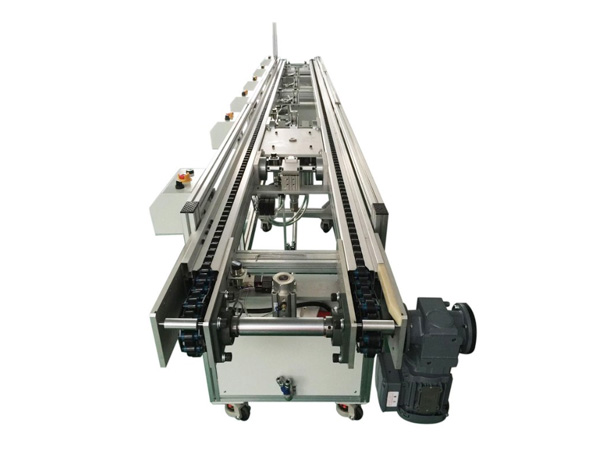

倍速链组装线安装流程及注意事项

随着制造行业自动化水平不断提升，越来越多企业开始采用倍速链组装线来优化生产流程。相比传统人工搬运和固定工位生产方式，倍速链组装线能够实现产品自动输送、多工位协同加工，提高生产节拍，同时方便企业进行标准化管理。

不过，倍速链组装线属于结构较为复杂的自动化设备，安装过程会直接影响后期运行效果。如果安装不到位，可能出现输送不稳定、运行噪音增加、工位配合不顺畅等问题。

因此，在设备安装过程中，需要根据生产现场条件、产品工艺要求以及设备结构特点进行合理规划。下面结合实际安装经验，对倍速链组装线安装流程以及注意事项进行详细介绍。

倍速链组装线安装前准备工作

在正式安装设备之前，需要做好现场检查和基础准备工作。

很多运行问题并不是设备质量造成，而是在前期规划阶段没有充分考虑生产环境。

确认安装场地条件

倍速链组装线通常占地面积较大，需要提前确认：

• 设备安装空间是否充足；

• 地面是否平整；

• 周围是否方便人员操作；

• 电源和气源位置是否合理。

如果现场地面存在明显倾斜，会影响机架水平度，导致链条运行不稳定。

确认生产工艺需求

不同企业生产产品不同，对组装线结构要求也存在差异。

安装前需要明确：

• 产品输送方向；

• 工位数量；

• 装配流程；

• 人员操作位置；

• 自动化设备接口位置。

合理规划，可以避免设备安装完成后再次调整布局。

检查设备零部件

设备到厂后，需要检查各个组件是否完整。

主要包括：

• 机架组件；

• 倍速链轨道；

• 驱动装置；

• 工装板；

• 电气控制柜；

• 气动元件。

确认零部件无运输损坏后，再进行安装。

倍速链组装线详细安装流程

一、安装机架主体

机架是倍速链组装线的基础结构。

安装时，需要按照设计图纸进行拼接固定。

主要步骤包括：

1. 确定设备中心线；

2. 安装主框架；

3. 调整机架高度；

4. 检查整体水平度。

安装过程中，需要使用测量工具确认机架是否平直。

如果机架存在偏差，后续可能导致：

• 链条运行阻力增加；

• 产品输送不平稳；

• 工装板运行偏移。

因此，机架安装质量非常关键。

二、安装倍速链输送机构

倍速链是组装线实现产品移动的重要部分。

安装时，需要重点关注链条、轨道以及滚轮之间的配合。

安装流程通常包括：

• 固定输送轨道；

• 安装倍速链条；

• 调整链条张紧度；

• 检查运行间隙。

链条过紧，会增加运行负荷；链条过松，则容易产生晃动。

需要根据设备结构调整到合适状态。

三、安装驱动系统

驱动系统主要负责带动倍速链运行。

包括：

• 电机；

• 减速机；

• 驱动轴；

• 传动组件。

安装时，需要确认：

• 电机固定牢靠；

• 传动连接准确；

• 转动方向正确。

完成安装后，可以进行手动转动测试，确认机械部分不存在卡顿。

四、安装工装板和定位机构

倍速链组装线通常通过工装板承载产品。

工装板需要根据产品尺寸进行设计。

安装时需要检查：

• 工装板运行是否顺畅；

• 定位结构是否准确；

• 产品放置是否稳定。

对于汽车零部件、新能源产品等装配要求较高的行业，定位精度会直接影响生产质量。

五、安装电气控制系统

控制系统负责管理组装线运行。

安装内容包括：

• 控制柜连接；

• 电机线路连接；

• 传感器安装；

• 操作面板调试。

电气安装完成后，需要检查线路连接是否正确，避免通电后出现报警或运行异常。

六、设备调试运行

安装完成后，需要进行全面调试。

调试内容包括：

空载运行测试

观察设备运行情况：

• 链条是否平稳；

• 电机声音是否正常；

• 输送速度是否符合要求。

负载运行测试

放入实际产品或模拟产品进行测试。

检查：

• 产品输送是否稳定；

• 工位节拍是否匹配；

• 定位功能是否正常。

连续运行测试

设备连续运行一段时间，观察长期运行状态。

确认没有异常后，才能正式投入生产。

倍速链组装线安装注意事项

注意设备水平调整

倍速链组装线长度通常较长，水平度控制非常重要。

如果设备局部高低不一致，会导致链条受力不均。

安装过程中，需要使用水平检测工具进行调整。

注意链条张紧度

链条调整是安装中的重点。

张紧度需要适中。

过紧可能造成：

• 电机负载增加；

• 链条磨损加快。

过松可能导致：

• 输送速度不稳定；

• 链条跳动。

合理调整可以提高设备运行寿命。

注意电气安全

安装电气系统时，需要按照规范进行。

重点检查：

• 接线是否牢固；

• 电源是否匹配；

• 接地是否可靠。

避免因电气问题影响设备正常运行。

注意工位布局合理

倍速链组装线不仅是输送设备，也是生产作业平台。

工位设计需要考虑：

• 人员操作便利性；

• 工具摆放位置；

• 产品流转路线。

合理布局可以减少操作人员无效动作，提高生产效率。

注意后期维护空间

设备安装时，需要预留维护空间。

例如：

• 电机检修位置；

• 控制柜操作区域；

• 链条调整空间。

方便后续维护和零部件更换。

倍速链组装线安装后的维护建议

设备投入使用后，需要做好日常维护。

定期检查链条状态

关注：

• 链条磨损；

• 润滑情况；

• 运行声音。

及时调整异常情况。

检查驱动系统

定期查看：

• 电机运行状态；

• 减速机情况；

• 传动部件连接。

避免小问题影响整条生产线运行。

保持设备清洁

生产过程中产生的灰尘、杂物可能进入输送结构。

定期清理，可以减少设备故障。

倍速链组装线安装常见问题

设备运行过程中出现异响

可能原因：

• 链条润滑不足；

• 部件安装偏差；

• 传动机构异常。

需要逐项检查。

工装板运行不顺畅

可能原因：

• 轨道调整不准确；

• 工装板尺寸不匹配；

• 链条运行异常。

需要重新调整相关结构。

输送速度不稳定

可能与：

• 电机参数；

• 控制设置；

• 机械阻力；

有关，需要结合实际情况排查。

总结

倍速链组装线安装是一项系统性工作，从现场规划、机架安装、输送机构调整，到电气连接和运行调试，每个环节都会影响设备后期使用效果。

合理安装倍速链组装线，可以保证产品输送稳定，提高生产效率，同时减少后期维护成本。

企业在安装设备时，需要结合自身产品特点和生产流程进行规划，并做好调试和维护管理，让倍速链组装线长期保持稳定运行，为自动化生产提供可靠支持。
