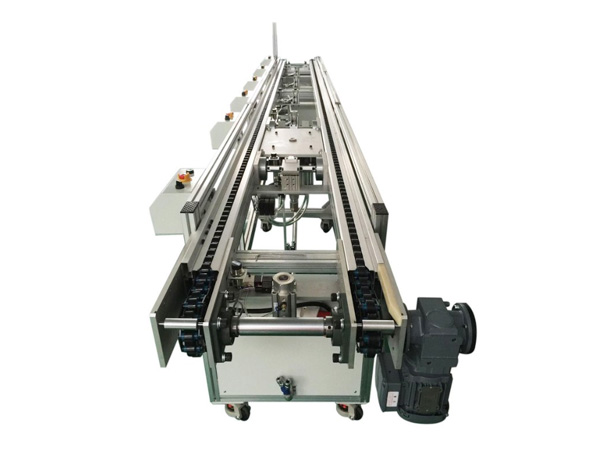

倍速链流水线设计安装注意事项

在自动化生产车间中，倍速链流水线是一种应用较为广泛的输送设备，常用于产品装配、检测、加工以及生产周转等环节。它通过倍速链输送方式，让工装板承载产品在不同工位之间自动流转，提高生产过程的连续性。

不过，在实际项目实施过程中，很多企业发现，倍速链流水线运行效果不仅取决于设备本身，还与前期设计规划和现场安装质量有很大关系。如果设计阶段考虑不足，或者安装过程中细节处理不到位，后期容易出现输送不稳定、工位衔接不顺畅、维护困难等问题。

因此，做好倍速链流水线设计和安装工作，需要结合产品特点、生产工艺以及现场环境进行综合规划。下面结合实际应用经验，详细介绍倍速链流水线设计安装过程中需要注意的事项。

倍速链流水线设计前需要考虑哪些因素？

倍速链流水线并不是简单的输送设备，而是一套服务于生产工艺的自动化系统。

在设计之前，需要明确生产需求，避免设备投入使用后无法满足实际生产要求。

一、根据产品特点规划流水线结构

不同产品对于输送方式和工装设计要求不同。

例如：

电子产品体积较小，需要关注防静电和准确定位；

汽车零部件重量较大，需要考虑承载能力；

新能源产品对装配精度要求较高，需要保证输送稳定。

设计时需要确认：

• 产品尺寸；

• 产品重量；

• 工装板规格；

• 输送速度；

• 生产节拍。

只有充分了解产品特点，才能设计出匹配生产需求的倍速链流水线。

二、合理规划生产工位布局

倍速链流水线通常由多个工位组成。

每个工位负责不同操作内容，例如：

• 零件安装；

• 产品检测；

• 功能测试；

• 包装处理。

工位设计是否合理，会直接影响生产效率。

设计过程中需要注意：

工位数量

工位数量需要根据产品加工步骤确定。

工位过少，会导致人员操作压力增加；工位过多，则可能造成空间浪费。

操作距离

工作人员操作区域需要符合实际使用习惯。

工具摆放、物料供应以及产品取放位置，都需要提前规划。

工序连接

相邻工位之间需要保持合理衔接，避免产品积压或等待。

三、确定合适的输送速度

倍速链流水线运行速度需要结合生产节拍进行设计。

速度过快，工作人员可能无法完成装配动作；

速度过慢，则会影响整体生产效率。

设计时需要综合考虑：

• 单个工位操作时间；

• 产品数量需求；

• 人员配置情况；

• 后续扩展需求。

合理的输送速度，可以让生产过程更加稳定。

四、选择合适的工装板

工装板是倍速链流水线的重要组成部分。

它不仅承担产品运输作用，还负责产品定位。

设计工装板时，需要考虑：

• 产品固定方式；

• 定位精度；

• 承载重量；

• 使用寿命。

如果工装板设计不合理，可能出现产品移动、定位偏差等问题。

对于精密装配产品，还需要增加定位销、夹具等结构，提高装配稳定性。

倍速链流水线安装注意事项

设备设计完成后，现场安装质量同样重要。

安装过程中的细节处理，会影响设备长期运行效果。

一、安装前检查现场条件

设备安装前，需要确认现场环境。

主要检查：

• 地面平整度；

• 安装空间尺寸；

• 电源位置；

• 气源接口；

• 设备运输通道。

如果现场条件不符合要求，需要提前调整。

避免设备安装完成后再次返工。

二、保证机架安装水平

倍速链流水线长度通常较长。

如果机架安装存在水平偏差，会导致：

• 链条受力不均；

• 工装板运行偏移；

• 输送过程中产生噪音。

安装时需要使用水平检测工具，对机架进行多次调整。

确保：

• 横向水平；

• 纵向水平；

• 连接位置牢固。

三、注意倍速链安装调整

倍速链属于核心输送部件。

安装过程中，需要重点检查：

链条张紧度

链条过松容易出现运行晃动；

链条过紧会增加驱动负荷。

需要根据设备要求调整到合适状态。

链轮配合

链轮安装需要保持准确位置。

如果链轮偏移，会造成链条运行异常。

运行方向

安装完成后，需要确认链条运行方向是否正确。

四、做好驱动系统安装

驱动系统包括：

• 电机；

• 减速机；

• 传动组件。

安装时需要检查：

• 电机固定是否牢靠；

• 传动连接是否准确；

• 电气接线是否规范。

启动测试时，需要观察运行声音和振动情况。

五、调试阶段逐步测试

倍速链流水线安装完成后，不能直接投入生产。

需要经过调试过程。

空载运行测试

观察：

• 链条运行状态；

• 电机工作情况；

• 是否存在异常声音。

负载运行测试

放入实际产品进行测试。

检查：

• 输送是否顺畅；

• 工装板是否稳定；

• 工位节拍是否符合要求。

自动控制测试

确认：

• 启停功能；

• 感应功能；

• 定位功能。

确保设备各模块协调运行。

倍速链流水线使用中的维护注意事项

设备投入生产后，也需要做好日常维护。

定期检查链条状态

重点查看：

• 链条磨损；

• 润滑情况；

• 运行声音。

及时处理异常，可以减少停机情况。

检查工装板

长期使用后，工装板可能出现：

• 滚轮磨损；

• 定位偏差；

• 固定件松动。

需要定期检查和调整。

保持设备清洁

生产环境中的灰尘、杂物可能影响设备运行。

定期清理输送区域，可以降低故障发生概率。

倍速链流水线设计安装常见误区

只关注输送速度

部分企业认为速度越快生产效率越高。

实际上，生产效率还取决于工位设计、人员操作以及工艺流程。

忽略后期维护空间

设备安装过于紧凑，会增加后期维修难度。

设计时需要预留检修区域。

工装设计不到位

工装板与产品匹配度不足，会影响定位效果。

需要结合产品结构进行定制设计。

总结

倍速链流水线设计安装是一项系统性工作，从产品分析、工位规划、输送结构设计，到现场安装和调试，每个环节都会影响设备后期运行效果。

合理的设计方案能够提高生产流程衔接效率，规范的安装调试能够保证设备稳定运行。

企业在建设倍速链流水线时，需要结合自身产品特点和生产需求，做好前期规划，并重视安装细节和后期维护，让设备真正发挥自动化生产价值。
