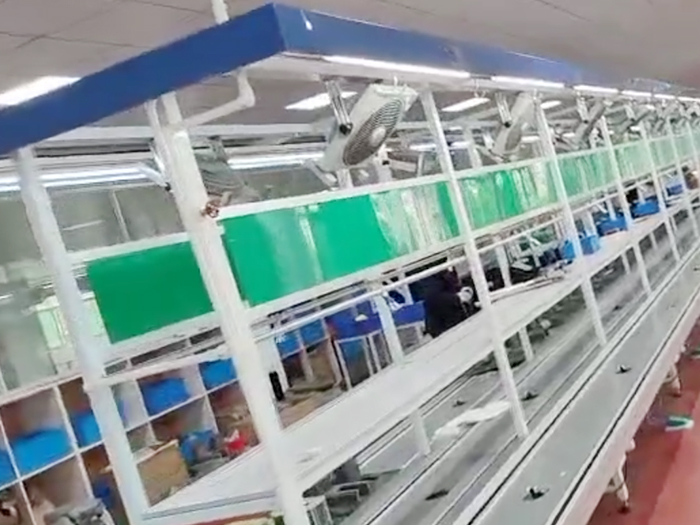

环形倍速链装配线：提升生产效率的自动化组装解决方案

随着制造业不断向自动化、智能化方向发展，传统直线式生产线已经无法完全满足部分企业对于空间利用、生产节拍以及工位布局的需求。环形倍速链装配线凭借灵活的运行方式、高效的物料输送能力以及良好的工位规划优势，逐渐应用于汽车零部件、家电、电子产品、机械制造等多个行业。

环形倍速链装配线不仅是一种输送设备，更是一套围绕产品装配流程设计的自动化生产系统。通过倍速链输送技术，让工装板按照设定路线循环运行，实现产品在多个工位之间的连续流转，提高生产过程的协调性。

一、什么是环形倍速链装配线

环形倍速链装配线是一种采用闭环结构设计的自动化组装生产线。

与普通输送线不同，环形倍速链通过链条传动带动工装板运行，产品放置在专用工装板上，按照生产工艺需求依次经过各个装配工位。

设备通常由以下部分组成：

• 倍速链输送系统；

• 环形轨道结构；

• 工装板；

• 驱动装置；

• 张紧机构；

• 支撑机架；

• 控制系统；

• 工位操作平台。

通过这些结构配合，实现产品从上料、装配、检测到下线的连续生产。

二、环形倍速链装配线的工作原理

环形倍速链装配线主要利用链条滚轮结构实现产品输送。

设备运行时，电机带动链条运动，链条上的滚轮与工装板接触，使工装板按照固定路线循环移动。

当产品进入某个装配工位后，可以根据生产要求进行：

• 自动停止定位；

• 人工装配操作；

• 自动检测；

• 零部件安装；

• 工序确认。

完成当前工序后，工装板继续向下一个工位移动。

由于倍速链具有较高输送速度，同时能够满足工位停留需求，因此特别适合多工序装配生产。

三、环形倍速链装配线的主要优势

1. 提高空间利用率

很多工厂生产车间面积有限，传统直线生产线需要较长安装空间。

环形倍速链装配线采用循环布局，可以根据现场空间设计成：

• 圆形布局；

• 椭圆形布局；

• 长圆形布局。

通过合理规划工位位置，可以减少设备占用面积，提高车间空间利用率。

2. 满足多工位装配需求

在实际生产过程中，一个产品通常需要经过多个装配步骤。

例如：

零件安装 → 螺丝锁付 → 电气连接 → 性能检测 → 包装准备。

环形倍速链可以根据工艺流程设置多个工位，让不同工序同时进行。

这样能够减少产品等待时间，提高整体生产节拍。

3. 工装板定位更加稳定

装配过程中，产品位置准确非常重要。

环形倍速链装配线可以通过专用工装板固定产品。

工装板可以根据产品结构进行定制，实现：

• 精准定位；

• 快速装夹；

• 防止移动。

对于精密装配产品来说，稳定定位能够提高生产质量。

4. 方便实现自动化升级

环形倍速链装配线不仅适合人工装配，也可以与自动化设备结合。

常见搭配包括：

• 自动上下料设备；

• 机器人装配系统；

• 视觉检测设备；

• 自动锁螺丝设备；

• 测试设备。

通过设备集成，可以逐步提升生产自动化水平。

四、环形倍速链装配线适用行业

1. 汽车零部件行业

汽车零部件生产通常涉及多个装配工序，对生产节拍和定位精度要求较高。

环形倍速链装配线可应用于：

• 发动机零件组装；

• 电机装配；

• 汽车电子模块生产；

• 座椅零部件装配。

通过循环输送方式，提高生产流程连续性。

2. 家电制造行业

家电产品体积较大，装配过程工序较多。

例如：

• 空调组件装配；

• 洗衣机零部件组装；

• 小型家电生产。

环形倍速链能够让产品按照固定路线完成多个工位加工，提高生产效率。

3. 电子产品行业

电子产品生产对于操作环境和装配精度要求较高。

环形倍速链装配线可以配合检测设备，实现：

• 元件安装；

• 功能测试；

• 外观检查。

适用于电子模块、智能设备等产品制造。

4. 机械设备行业

机械产品通常结构复杂，需要多个装配人员协同完成。

环形倍速链可以合理分配工位，让不同人员负责不同工序，提高生产组织效率。

五、环形倍速链装配线设计需要考虑哪些因素

一套合适的环形倍速链装配线，需要根据企业实际生产情况进行设计。

主要考虑：

产品特点

包括产品尺寸、重量、装配方式等。

不同产品需要匹配不同工装板设计。

生产节拍

需要根据日产量规划输送速度和工位数量。

如果节拍设计不合理，容易出现工位等待或生产压力集中。

车间空间

设备尺寸和布局需要结合现场环境。

合理设计能够提高空间使用效率。

工艺流程

装配线需要围绕实际生产步骤进行规划。

包括：

• 上料位置；

• 装配工位；

• 检测区域；

• 下线方式。

六、环形倍速链装配线日常维护要点

为了保证设备长期稳定运行，日常维护不可忽视。

需要关注：

• 定期检查链条运行状态；

• 保持轨道清洁；

• 检查电机和减速机构；

• 查看工装板是否磨损；

• 定期进行润滑维护。

良好的维护习惯，可以减少设备停机，提高生产连续性。

七、如何选择合适的环形倍速链装配线厂家

企业选择设备供应商时，需要关注多个方面。

包括：

• 是否具备自动化设备设计能力；

• 是否能够根据产品进行方案规划；

• 是否提供安装调试服务；

• 是否具备行业应用经验。

不同企业生产需求不同，成熟的设备方案通常需要结合现场、产品和工艺进行综合设计。

总结

环形倍速链装配线通过闭环输送结构和倍速链传动方式，实现产品在多个工位之间的连续流转，是现代自动化装配生产中的重要设备。

它具有空间利用率高、工位布局灵活、定位稳定、扩展方便等特点，适用于汽车零部件、家电、电子、机械制造等行业。

企业在规划自动化装配生产线时，需要结合产品特点、生产节拍以及车间环境选择合适方案。合理设计的环形倍速链装配线，不仅能够提升生产效率，也能够帮助企业优化整体制造流程。
