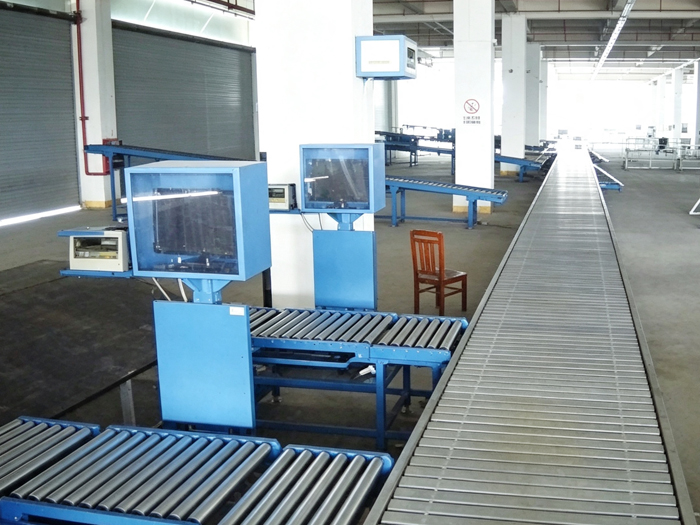

链板线：适用于多行业输送需求的稳定型自动化输送设备

在现代化生产制造过程中，物料运输是连接各个工序的重要环节。随着企业生产节拍不断提升，传统人工搬运方式已经难以满足连续生产需求。尤其是在汽车零部件、家电制造、食品加工、五金加工等行业中，产品重量不同、形状复杂，对输送设备的承载能力和运行稳定性提出了更高要求。

链板线作为工业自动化输送设备中的常用类型，凭借结构牢固、承载能力强、运行可靠等特点，被广泛应用于生产流水线、装配线、包装线以及物流输送系统中。

链板线可以根据企业生产环境、产品特点以及输送要求进行定制设计，实现物料在不同工位之间的连续传输，帮助企业优化生产流程，提高现场作业效率。

什么是链板线？

链板线是一种采用链条驱动金属板或工程塑料板进行循环运动的输送设备。

与普通皮带输送线相比，链板线具有更强的承载能力和更好的耐磨性能，适合运输重量较大、表面不规则或者需要稳定定位的产品。

链板线主要由以下部分组成：

• 输送链板；

• 传动链轮；

• 驱动电机；

• 支撑机架；

• 张紧装置；

• 控制系统。

设备运行时，电机带动链轮转动，使链板按照设定速度循环移动，放置在链板上的产品随着输送面完成运输。

根据实际生产需求，链板线还可以增加挡边、定位治具、检测装置以及自动上下料机构，实现更加完善的自动化输送。

链板线的主要结构组成

一、链板输送部分

链板是设备直接承载产品的区域。

根据不同使用环境，可以选择不同材质：

• 不锈钢链板；

• 工程塑料链板；

• 铝合金链板；

• 特殊耐高温链板。

不同行业对于链板材质要求不同。

例如，食品行业更加关注清洁性能和耐腐蚀能力，而汽车零部件行业则更加关注承载能力和耐磨性能。

二、驱动系统

驱动系统为链板运行提供动力。

主要包括：

• 电机；

• 减速机；

• 传动轴；

• 链轮组件。

稳定的驱动结构能够保证设备运行速度均匀，减少输送过程中出现卡顿、跑偏等情况。

三、机架结构

机架负责支撑整个输送系统。

常见材料包括：

• 碳钢；

• 不锈钢；

• 铝型材。

根据使用环境不同，可以设计不同结构形式，例如直线型链板线、转弯链板线、爬坡链板线以及环形链板线。

四、控制系统

控制系统主要负责设备运行管理。

常见功能包括：

• 启停控制；

• 速度调节；

• 工位联动；

• 故障报警。

通过自动控制，可以让链板线与其他生产设备保持同步运行，提高整条生产线的协调性。

链板线的工作原理介绍

链板线的工作过程主要依靠链条传动实现。

设备启动后，电机带动减速机工作，动力通过传动轴传递至链轮，使链条开始循环运动。

链板固定在链条上，随着链条移动形成连续输送面，产品放置在链板表面后，会按照设定方向移动。

在自动化生产环境中，链板线还可以与机械手、检测设备、装配设备连接，实现产品自动输送和工序衔接。

例如，在家电装配生产中，链板线可以将产品从组装工位输送至检测区域；在汽车零部件生产中，可以完成零件在多个加工工位之间的自动流转。

链板线有哪些优势？

承载能力强

链板线采用链条驱动结构，相比普通输送方式，可以承受更大的产品重量。

对于金属件、机械零部件、大型产品等运输需求，链板线具有较好的适应能力。

运行稳定可靠

链板结构不容易出现明显变形，能够保持较好的输送平稳性。

在连续生产环境中，可以长时间保持稳定运行。

适用范围广

链板线可以根据产品特点进行调整。

不仅可以输送规则产品，也能够满足一些形状复杂、重量较大的工件运输需求。

方便与生产设备连接

现代生产线通常需要多个设备协同工作。

链板线可以与：

• 自动装配设备；

• 机器人工作站；

• 检测设备；

• 包装设备；

进行连接，实现自动化生产流程。

维护管理方便

链板线结构相对清晰，主要运行部件容易检查和维护。

通过定期检查链条张紧度、润滑传动部件，可以保持设备良好的运行状态。

链板线常见应用行业

一、汽车零部件行业

汽车零件生产过程中，需要运输大量金属件、塑料件以及装配件。

链板线能够满足较高承载需求，用于：

• 零件输送；

• 工位连接；

• 装配流转。

二、家电制造行业

冰箱、洗衣机、空调等产品生产过程中，需要稳定输送大型产品。

链板线可以根据生产节拍进行布局，提高装配效率。

三、食品加工行业

食品行业对于输送设备卫生性能要求较高。

采用不锈钢链板结构，可以满足清洁、防腐等使用需求。

四、电子制造行业

电子产品生产过程中，需要多个工序连续配合。

链板线可以用于产品转运、检测以及包装输送。

五、物流仓储行业

部分仓储场景需要运输重量较大的箱体货物。

链板输送设备能够提供稳定的物流运输支持。

链板线设计时需要考虑哪些因素？

产品尺寸和重量

设计链板线前，需要明确：

• 产品重量；

• 产品尺寸；

• 输送速度；

• 放置方式。

这些参数会影响链板规格和驱动配置。

输送环境

不同生产环境对于设备要求不同。

需要考虑：

• 温度变化；

• 湿度情况；

• 是否存在油污；

• 是否需要防腐处理。

生产节拍

企业需要根据实际生产需求确定：

• 输送速度；

• 工位数量；

• 工作时间；

• 产品流转数量。

合理设计可以避免设备运行效率不足。

现场布局

链板线可以设计为：

• 直线输送；

• 转弯输送；

• 爬坡输送；

• 环形输送。

根据厂房空间合理规划，提高设备利用率。

链板线日常维护注意事项

为了保证链板线长期稳定运行，需要做好日常维护。

主要包括：

• 定期检查链条松紧程度；

• 检查链轮磨损情况；

• 检查电机运行状态；

• 清理链板表面杂物；

• 定期进行润滑保养。

如果设备长期处于高负荷运行环境，还需要增加检查频率，及时发现异常情况。

如何选择合适的链板线厂家？

链板线属于非标准自动化输送设备，不同企业的产品特点和生产流程存在差异。

选择厂家时，可以关注：

• 是否具备自动化输送设备设计经验；

• 是否了解行业生产需求；

• 是否能够提供现场规划方案；

• 是否提供安装调试服务。

专业厂家会根据企业产品重量、输送距离、生产节拍以及现场条件进行设计，使链板线更加符合实际使用需求。

总结

链板线是一种应用范围较广的工业自动化输送设备，凭借承载能力强、运行稳定、结构灵活等特点，在制造业和物流行业中得到广泛应用。

无论是汽车零部件生产、家电装配，还是食品加工、仓储运输，链板线都能够帮助企业实现物料连续输送，优化生产流程。

企业在选择链板线时，需要结合自身产品特点、生产环境以及自动化需求进行合理规划。合适的链板输送方案，可以提高生产现场运行效率，让整个生产流程更加稳定顺畅。
