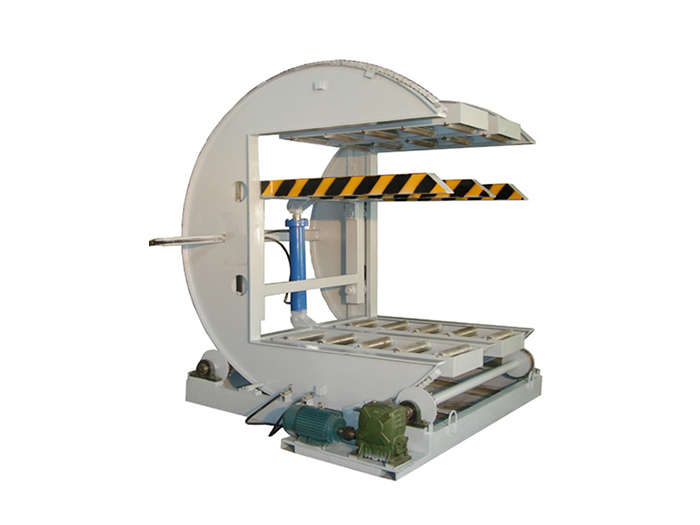

液压翻转机：适用于工业生产中的重型物料翻转设备

在机械制造、汽车生产、钢结构加工以及物流输送等行业中，很多大型工件在加工、装配或检测过程中，都需要进行方向调整。对于重量较大、尺寸较长的产品，依靠人工完成翻转不仅效率较低，同时也存在操作不便的问题。

液压翻转机是一种利用液压系统提供动力，实现大型工件自动翻转的工业设备。设备通过液压驱动翻转机构，使产品按照设定角度进行旋转，帮助企业完成工件换面、姿态调整以及生产工序转换。

凭借承载能力强、运行平稳、适用范围广等特点，液压翻转机广泛应用于机械加工、汽车制造、重型装备、钢结构、模具制造等行业，是自动化生产线中常见的辅助设备。

什么是液压翻转机？

液压翻转机是一种采用液压动力完成物料翻转动作的设备。

设备运行时，通过液压泵站提供动力，液压油推动油缸工作，使翻转架产生旋转动作，从而带动放置在设备上的工件完成翻转。

与普通机械翻转方式相比，液压翻转机具有较强的承载能力，能够适应重量较大的工件翻转需求。

常见应用包括：

• 钢结构件翻转；

• 模具翻面；

• 汽车部件调整；

• 大型机械零件翻转；

• 生产线工件换向。

根据不同生产环境，液压翻转机可以设计不同规格，包括：

• 翻转角度；

• 承载重量；

• 工作台尺寸；

• 控制方式；

• 安装形式。

液压翻转机主要结构组成

一、液压系统

液压系统是设备运行的动力来源。

主要组成包括：

• 液压泵站；

• 液压油缸；

• 液压阀组；

• 油箱；

• 管路系统。

通过液压油压力变化推动油缸伸缩，实现设备翻转动作。

液压驱动具有输出力量大的特点，适合大型、重型工件处理。

二、翻转机构

翻转机构是完成工件旋转的核心部分。

根据使用需求，常见结构包括：

• 翻转架；

• 转轴；

• 支撑座；

• 连接机构。

翻转机构需要根据工件重量和尺寸进行设计，确保翻转过程中保持稳定。

三、承载平台

承载平台用于放置需要翻转的产品。

根据产品特点，可以配置：

• 平面工作台；

• V型支撑架；

• 定位夹具；

• 专用工装。

对于形状不规则或重量较大的工件，可以增加辅助定位结构，提高翻转安全性。

四、机架结构

机架承担设备整体重量。

通常采用高强度钢结构制作，根据实际承载要求进行设计。

稳定的机架能够减少设备运行时的振动，提高使用寿命。

五、控制系统

控制系统负责管理设备动作。

常见控制方式包括：

• 按钮控制；

• PLC自动控制；

• 遥控操作；

• 与生产线联动控制。

通过控制系统，可以实现翻转角度控制和运行过程管理。

液压翻转机工作原理介绍

液压翻转机主要依靠液压系统推动翻转机构运动。

设备启动后，液压泵站工作，将液压油输送至油缸。

油缸伸缩推动翻转架转动，使工件完成翻转。

当达到设定角度后，控制系统停止动作，设备保持当前位置。

完成加工或装配后，设备根据生产需求返回初始位置。

整个过程运行平稳，可以满足不同工艺流程中的翻转需求。

液压翻转机有哪些特点？

承载能力强

液压系统能够提供较大的输出动力，适合重量较大的产品翻转。

在重型机械、钢结构加工等领域具有较好的应用效果。

翻转过程稳定

液压驱动相比部分机械传动方式，运行过程更加平稳。

对于精密工件或大型结构件，可以减少翻转过程中的冲击。

翻转角度灵活

根据生产工艺需求，设备可以设计不同翻转角度。

常见包括：

• 90度翻转；

• 180度翻转；

• 多角度翻转。

满足不同加工环节的使用要求。

降低人工操作压力

大型工件人工翻转通常需要多人配合。

液压翻转机可以自动完成翻转动作，减少人工参与，提高作业便利性。

支持非标定制

不同企业生产产品存在差异。

液压翻转机可以根据：

• 产品尺寸；

• 重量；

• 工作环境；

• 工艺要求；

进行针对性设计。

液压翻转机应用领域介绍

一、机械加工行业

机械加工过程中，大型工件经常需要调整加工方向。

液压翻转机可以用于：

• 工件翻面；

• 加工位置调整；

• 装配辅助。

二、汽车制造行业

汽车零部件生产过程中，部分大型部件需要改变加工姿态。

设备可以应用于：

• 零部件翻转；

• 工装转换；

• 装配辅助。

三、钢结构行业

钢结构件通常体积较大，人工调整困难。

液压翻转机可以帮助完成：

• 钢梁翻转；

• 框架换面；

• 焊接位置调整。

四、模具制造行业

大型模具重量较高，加工过程中需要多次调整方向。

设备可以用于：

• 模具翻面；

• 检修维护；

• 加工辅助。

五、重型设备制造行业

大型设备零部件生产过程中，需要安全稳定地完成姿态调整。

液压翻转机能够满足重载工件处理需求。

液压翻转机选型需要考虑哪些因素？

一、确认工件重量

设备选型需要明确较大翻转重量。

需要考虑：

• 工件自身重量；

• 夹具重量；

• 辅助工装重量。

二、确定翻转尺寸

工件长度、宽度、高度都会影响设备结构设计。

提前测量尺寸，有助于选择合适规格。

三、明确翻转方式

需要根据生产需求确定：

• 翻转方向；

• 翻转角度；

• 定位方式。

四、考虑使用频率

连续生产环境下，需要选择适合长期运行的设备配置。

五、结合安装环境

设备设计需要考虑：

• 车间空间；

• 地面承载能力；

• 周边设备布局。

液压翻转机维护保养注意事项

为了保证设备运行稳定，需要做好日常检查。

主要包括：

• 检查液压油状态；

• 检查油管是否存在异常；

• 检查液压缸运行情况；

• 检查连接部件紧固情况；

• 定期清理设备表面杂物。

良好的维护方式可以减少设备故障，提高使用寿命。

如何选择液压翻转机厂家？

液压翻转机通常属于定制化工业设备，不同行业对于设备结构和功能要求存在区别。

选择厂家时，可以关注：

• 是否具备自动化设备设计经验；

• 是否了解重型工件处理需求；

• 是否支持方案定制；

• 是否提供安装调试服务。

有经验的厂家会根据工件重量、尺寸、翻转角度以及生产流程，设计更加适合实际使用的设备方案。

总结

液压翻转机是一种利用液压驱动完成大型工件翻转的工业设备，能够帮助企业解决重型产品人工翻转困难的问题。

该设备具有承载能力强、运行稳定、操作方便、适应范围广等特点，在机械加工、汽车制造、钢结构、模具以及重型装备行业中应用广泛。

在选择液压翻转机时，需要结合工件特点、生产环境以及工艺需求进行合理规划。合适的设备方案能够提高生产效率，优化作业流程，让工业生产更加安全稳定。
