插件线：电子制造行业提升生产效率的重要自动化生产设备

在电子产品制造过程中，插件工序一直是影响生产效率和产品质量的重要环节。随着电子元器件种类不断增加，产品结构越来越精密，传统人工插件方式在面对批量生产时，容易出现生产速度不稳定、人工成本增加、品质控制困难等问题。

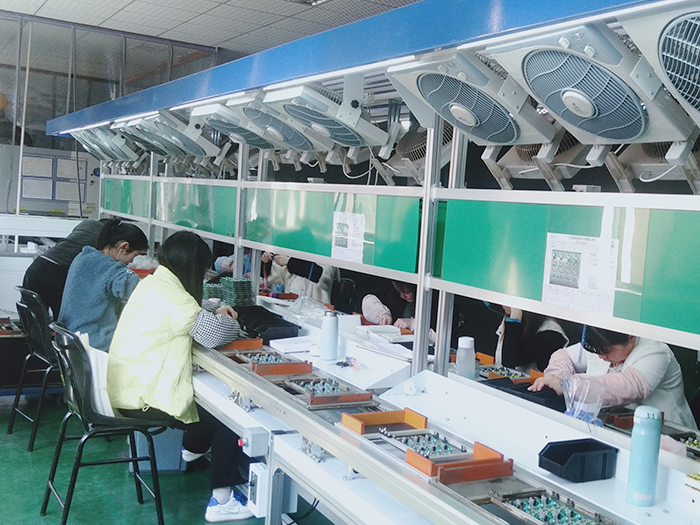

插件线是一种专门用于电子元器件插装生产的自动化流水线设备，通过输送系统、工作台、插件工位以及辅助设备的组合，实现电子产品从元件准备到插件加工的连续化生产。

插件线广泛应用于电路板制造、家电控制板、电源模块、汽车电子、工业控制设备等领域，可以根据不同产品特点进行设计调整，帮助企业优化生产流程，提高生产制造效率。

什么是插件线？

插件线主要用于PCB线路板及电子组件的插件加工。

在电子产品生产过程中，许多元器件需要安装到线路板指定位置，例如：

• 电阻；

• 电容；

• 连接器；

• 端子；

• 继电器；

• 电子模块。

插件线通过输送设备将线路板送入不同工作区域，由操作人员或自动化设备完成元件插装。

相比传统分散式生产方式，插件线能够将多个工序集中管理，使生产过程更加规范。

根据产品类型和生产需求，插件线可以设计成：

• 单边插件线；

• 双边插件线；

• 环形插件线；

• 自动化插件生产线。

不同形式适用于不同规模和工艺要求的电子制造企业。

插件线主要结构组成

一、输送系统

输送系统是插件线运行的基础部分。

常见输送方式包括：

• 链条输送；

• 皮带输送；

• 工装板输送。

电子线路板通常需要保持稳定的位置，因此输送系统一般会配合定位装置，保证产品能够准确到达插件工位。

稳定的输送速度可以让各个工位保持协调，提高生产节拍。

二、插件工作台

插件工作台是员工进行元件安装的主要区域。

根据生产要求，工作台可以配置：

• 元件料盒；

• 照明系统；

• 工具挂架；

• 防静电装置；

• 产品定位夹具。

合理的工作区域设计，可以减少操作人员取料和安装动作，提高工作便利性。

三、工装定位系统

电子线路板在插件过程中需要保持准确位置。

插件线通常会配置专用工装，用于：

• 固定线路板；

• 防止移动偏移；

• 保证插件位置准确。

对于精密电子产品，稳定的定位结构能够减少装配误差。

四、照明及辅助设备

插件作业对于细小元件识别要求较高。

生产线通常会增加：

• LED照明；

• 放大设备；

• 元件辅助架。

改善操作环境，提高插件准确性。

五、控制系统

部分自动化程度较高的插件线，会配置控制系统。

主要功能包括：

• 输送速度调节；

• 工位运行控制；

• 生产节拍管理；

• 设备状态监控。

通过控制系统，可以让生产流程更加稳定。

插件线工作流程介绍

插件线通常按照电子产品生产工艺进行布局。

基本流程如下：

线路板进入上料区域；

通过输送系统移动至插件工位；

工作人员按照工艺要求安装电子元件；

完成插件后进入检查区域；

经过焊接、检测等后续工序；

形成完整电子产品组件。

在实际生产中，插件线会根据产品结构增加不同功能，例如物料配送、防错检测、自动检测等。

插件线有哪些优势？

提高生产效率

插件线通过连续化输送方式，将多个操作工位连接起来。

产品能够按照固定流程移动，减少人工搬运和等待时间，提高整体生产效率。

优化生产管理

传统电子装配方式容易出现生产流程分散的问题。

插件线可以将不同工序集中规划，方便企业进行生产安排和人员管理。

提升产品一致性

通过固定工位和标准化流程，可以减少人工操作差异。

对于批量生产的电子产品，有助于保持产品质量稳定。

降低生产劳动强度

电子元件种类较多，长期重复插件容易增加人员工作压力。

合理设计插件线后，可以改善操作方式，提高生产舒适度。

支持多种产品生产

插件线可以根据不同线路板尺寸、元件类型进行调整。

适用于：

• 小型控制板；

• 电源板；

• 家电主板；

• 工业控制板。

插件线应用行业介绍

一、电子产品制造行业

插件线主要应用于各种电子产品生产。

例如：

• 控制器；

• 电源设备；

• 智能设备。

帮助企业完成线路板插件加工。

二、家电制造行业

冰箱、空调、洗衣机等产品内部控制模块，都需要进行电子组件装配。

插件线能够满足家电电子板批量生产需求。

三、汽车电子行业

新能源汽车和智能汽车的发展，使汽车电子产品需求增加。

插件线可用于：

• 控制模块；

• 电源组件；

• 电子控制板生产。

四、工业设备制造行业

工业控制设备对电子组件稳定性要求较高。

插件线能够帮助企业提高电子装配效率。

插件线设计需要注意哪些因素？

一、根据产品特点规划

不同线路板尺寸和元器件结构不同。

设计插件线前，需要明确：

• 产品尺寸；

• 元件数量；

• 插件工艺。

二、合理安排工位数量

工位数量需要结合生产节拍确定。

工位过少容易造成生产等待，过多则可能增加空间投入。

三、考虑防静电要求

电子元件对于静电较敏感。

插件线设计时，需要配置：

• 防静电工作台；

• 接地系统；

• 防静电工具。

四、结合生产空间布局

需要考虑：

• 设备长度；

• 人员操作区域；

• 物料存放位置。

合理布局能够提高车间利用率。

五、预留升级空间

随着产品更新，生产需求可能发生变化。

插件线设计时，可以考虑后期增加自动化设备或检测功能。

插件线日常维护保养方法

为了保证插件线长期稳定运行，需要做好设备维护。

主要包括：

• 检查输送链运行情况；

• 检查电机状态；

• 检查电气线路；

• 清理工作区域；

• 检查定位装置。

定期维护能够减少设备异常，提高生产连续性。

如何选择插件线厂家？

插件线属于电子制造生产设备，需要结合企业实际产品和工艺需求进行设计。

选择厂家时，可以关注：

• 是否具备自动化流水线设计经验；

• 是否了解电子行业生产流程；

• 是否支持非标定制；

• 是否提供安装调试服务。

有经验的厂家会根据产品特点、生产数量、厂房条件以及工艺要求，设计适合企业使用的插件线方案。

总结

插件线是电子制造行业中常见的自动化生产设备，通过输送系统、工作工位、定位装置以及辅助设备的组合，实现电子元器件高效装配。

该设备具有流程清晰、生产稳定、管理方便、适用范围广等特点，广泛应用于电子产品、家电、汽车电子以及工业控制设备制造领域。

企业在规划插件线时，需要结合产品结构、生产规模以及工艺要求进行合理设计。合适的插件线方案能够帮助企业提升生产效率，优化制造流程，让电子产品生产更加稳定可靠。
